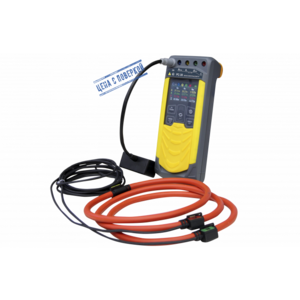

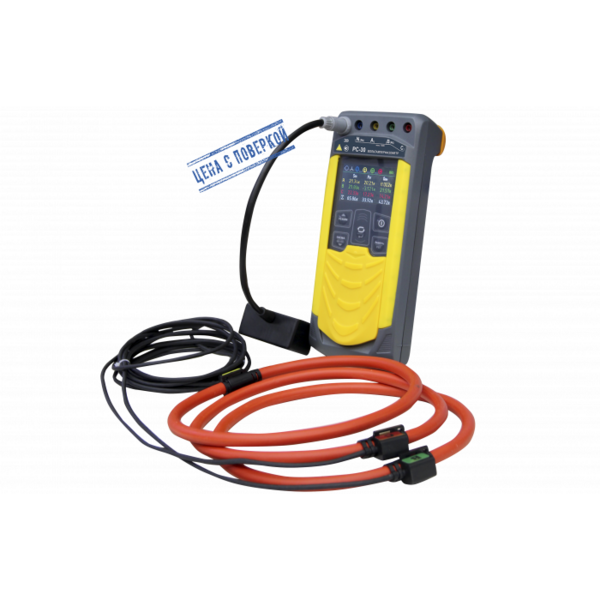

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях. Клещи ПТИ-3000, входящие в базовый комплект, позволяют производить измерение тока от 1 А до 3000 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.
Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В | 10,00 … 700,0 |
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В | 10,00 … 700,0 |
Измерение силы переменного тока | 1 … 3000 |
Диапазон измерений действующего значения переменного тока, А: |
- с датчиками токоизмерительными ПТИ-3000 |
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В∙А): - с датчиками токоизмерительными ПТИ-3000 | 0,100 … 2100 кВт (квар, кВ∙А) |
Измерение частоты переменного тока Диапазон измерения частоты, Гц | от 45,00 до 55,00 |
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов | от – 179,9 до 180,0 |
Вычисление коэффициента мощности Кр Диапазон вычисления Кр | -1,00 … 1,00 |
