Универсальный тахометр-частотомер-счетчик времени наработки ВЕХА-Т предназначен для измерения скорости вращения и ее направления, измерения интервалов времени, времени наработки и числа совершенных оборотов
Особенности:
- 8 форматов отображения: с-1, мин-1, ч-1, с, мин, ч, наработка в часах и оборотах
- Индикация направления вращения (по 2 датчикам)
- Двухканальный измерительный счетный вход (Fmax до 10кГц), датчики: NPN, PNP, «сухой контакт, TTL (опция)
- Встроенный источник =24 В для питания активных датчиков
- Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
- 2 логических управляющих выходных устройства (14 вариантов логики управления): реле, оптосисмистор, оптотранзистор, твердотельное реле
- Аварийно-предупредительная сигнализация
- Преобразование измеренных параметров в аналоговые сигналы (опция)

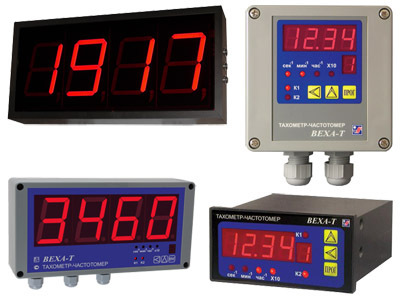

- Два типа корпусов: щитовой (Щ), настеный (Н); возможно изготовление в виде табло (корпус НТ57, НТ127)
Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика
Опции:
- Вход для датчиков TTL =5 В
- Интерфейс RS-485, ModBus RTU. OPC-сервер, конфигуратор прибора (Windows, Linux)
- Аналоговый выход 4...20 мА (И420)
- Универсальный аналоговый выход 4...20 мА, 0...20 мА, 0...5 мА, 0...10 В, 0...1 В (ИУ)
- Универсальный аналоговый биполярный выход −20...0...20 мА, −5...0...5 мА, −10...0...10 В, −1...0...1 В (ИУ2)
Технические характеристики:
| Параметр | Значение |
Формат
индикатора | с-1 (Гц) | Диапазон измерения
скорости | 0,0034…10 000 |
| мин-1 (об/мин) | 0,2…99 990 |
| ч-1 | 12,4…99 990 |
| с | Диапазон измерения
времени между
двумя импульсами | 0…290 |
| мин | 0…4,83 |
| ч | 0…0,08 |
| Диапазон времени наработки | 0…99 990 ч |
| Диапазон счетчика импульсов | 0…99 990 |
| Индикатор | СД, четырехразрядный |
| Высота символов | 14 мм |
| Количество подключаемых датчиков | 1 или 2 |
| Типы подключаемых датчиков | NPN
PNP
«Сухой контакт»
TTL |
| Максимальная частота счета | 10 кГц |
| Количество логических управляющих выходов | 2 |
| Типы выходных устройств | Реле ~10 А, 220 В
Драйвер оптосимистора ~50 мА, 220 В
Оптотранзистор с открытым коллектором =200 мА, 50 В
Выход для управления твердотельным реле =30 мА, 6…24 В |
| Интерфейс | RS-485, ModBus RTU |
| Потребляемая мощность | < 8 ВА |
| Питание | ~85…245 В, 50…60 Гц, =95…300 В, =12…40 В |
| Условия эксплуатации | Температура | 5…50°С |
| Влажность | 45…80%RH |
| Давление | 84…107 кПа |
Габаритные размеры, степень защиты
- модификация Щ – щитовой
- модификация Н – настенный
- модификация НТ57 – настенное табло
- модификация НТ127 – настенное табло |
96×48×99 мм, IP20
100×100×56 мм, IP64
240×120×60 мм, IP65
488×238×56 мм, IP20 |
