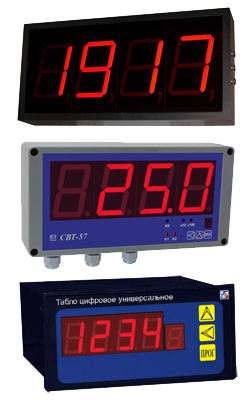

Электронное светодиодное табло «ВЕХА-СВТ» предназначено для отображения и/или дублирования информации, получаемой по интерфейсу RS485. Используется для визуализации и построения систем автоматического управления.
Особенности:
- Табло выпускается в различных исполнения (от IP20 до IP65) и габаритах согласно ТУ 4278-001-64267321-2006, имеет сертификат соответствия
- Дискретные входы ПУСК и СТОП позволяют дистанционно управлять прибором
- Программируемая логика работы выходных каскадов обеспечивает возможность управления объектом регулирования по законам релейной логики
- Имеется возможность управления нагревательными и охладительными установками, сигнализации нахождения измеряемой величины в заданной зоне или за её пределами
- Гибкая система разграничения прав доступа предотвратит возможность недозволенного изменения уставок и настроек прибора
Выполняемые функции:Основной функцией табло является отображение информации, получаемой по интерфейсам связи RS485 с использованием различных протоколов обмена и их режимов работы:
- MODBUS-RTU MASTER – табло играет роль ведущего устройства в сети и опрашивает подчинённое устройство, такое как унифицированный цифровой датчик либо измерительный прибор с интерфейсом RS485
- MODBUS-RTU SLAVE – табло играет роль подчинённого устройства и отображает строку символов, переданную ведущим (MASTER) устройством, например ПК или ПЛК. В этом режиме могут работать параллельно вплоть до 247 таких табло (возможна их синхронизация)
- MODBUS-RTU SNIFFER – два устройства MASTER и SLAVE обмениваются данными в сети, а SNIFFER “подсушивает” ответы SLAVE устройства и вычленяют из них интересуемые данные. Возможна параллельна работа SNIFFER в кол-ве до 256 штук в одном сегменте сети.
- OWEN SNIFFER – аналогично предыдущему варианту, но с использованием протокола OWEN
Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика
Технические характеристики:
| Параметр | Значение |
Высота индикатора
- модификация Щ
- модификация Н
- модификация НТ57
- модификация НТ127 |
14 мм
14 мм
57 мм
127 мм |
| Интерфейс | RS-485 |
Дискретные выходы
- Реле
- Ключ оптотранзисторный с ОК
- Симисторный оптодрайвер
- Напряжение для управления твердотельным реле | ~10 А,250 В; =12 А,28 В (cos φ =1); ~5 А,220 В; =5 А, 28 В, (cos φ = 0,4 – индуктивная нагрузка)
=200 мА,50 В
~50 мА,220 В
=30 мА, 6...24 В |
| Питание | ~85...245 В
=24 В ±5% |
Габаритные размеры, степень защиты
- модификация Щ
- модификация Н
- модификация НТ57
- модификация НТ127 |
96х48х100 мм, IP20
100x100x55 мм, IP65
240х120х60 мм, IP65
493х234х60 мм, IP65 |
