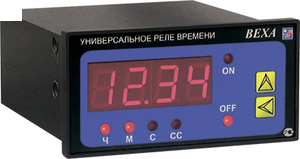

Универсальное реле времени (таймер) ВЕХА-Щ предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Используется для:
- Выдержки продукта в печах в пищевой промышленности, камерах порошковой окраски, гальванических ваннах и т. д.
- Отсчета времени в игровых залах, аттракционах и т. п.
- Управления прессами при вулканизации и сваривании деталей
- Управления дозированием
- Подачи повторяющихся сигналов в цепях аварийной сигнализации
Особенности:
- Формат представления индикатора в виде часов или таймера
- 5 способов пуска и 4 варианта останова
- Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика
Технические характеристики:
| Параметр | Значение |
| Диапазон задаваемых выдержек времени | Таймер: 0,001 с…9999 ч
Часы: 0,01 с…99,99 ч |
| Относительная погрешность генератора времени | ±0,01% |
| Индикатор | СД, четырехразрядный |
| Высота символов | 14 мм |
| Количество циклов | 1…999 или бесконечно |
| Количество логических управляющих выходов | 1, 2 или 3 |
| Типы выходных устройств | Реле ~10 А, 220 В
Драйвер оптосимистора ~50 мА, 220 В
Оптотранзистор с открытым коллектором =200 мА, 50 В
Выход для управления твердотельным реле =30 мА, 6…24 В |
| Потребляемая мощность | < 5 ВА |
| Питание | ~220 В (−15…+10)%, 50 Гц
~110 В (−15…+10)%, 50 Гц
=24 В ± 5%
=12 В ± 5% |
| Условия эксплуатации | Температура | 5…50°С
без конденсации влаги |
| Влажность | ≤ (95 ± 3)%RH |
| Давление | 84...107 кПа |
| Степень защиты | IP20 |
| Монтаж | В щит |
| Габаритные размеры | 48×96×100 мм |
| Размеры врезного отверстия | 41×92 мм |
