ВЕХА-С Н57-Р-Р-AC220-ОК-RS485 100001203

Прибор для подсчета единиц продукции, расстояния перемещения, числа витков, числа событий и т. д., управление исполнительными механизмами

• Диапазон: −99 999...999 999

• Максимальная частота счета: 10 кГц
• Прямой, обратный или реверсивный счет

• Сброс: внешний вход, кнопка на лицевой панели

• Вход: NPN, PNP, сухой контакт, TTL (опция)
• 2 логических управляющих выходных устройства (14 вариантов логики управления): реле, оптосимистор, оптотранзистор, твердотельное реле
• Интерфейс RS-485 (опция)
• Дисплей: 4-разрядный светодиодный
• Монтаж: в щит, настенный, большое настенное табло

Прибор для подсчета единиц продукции, расстояния перемещения, числа витков, числа событий и т. д., управление исполнительными механизмами Особенности:

• Четыре режима работы:

1. «вход 1» –счетный, «вход 2» – направление счета;
2. «вход 1» – увеличение счета, «вход 2» – уменьшение счета;
3. реверсивный счет по двум датчикам;
4. «вход 1» и «вход 2» – увеличение счета.


• Программируемый множитель и делитель для перевода числа событий в удобную величину


• Встроенный источник =24 В для питания активных датчиков

• Двухканальный измерительный счетный вход (F_max до 10кГц), датчики: NPN, PNP,  «сухой контакт», TTL (опция)


• Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа

• 2 типа корпусов: щитовой (Щ), настенный (Н); возможно изготовление в виде табло (корпус НТ-57, НТ-127, СВТ)


Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Опции:

• Вход для датчиков TTL =5 В
• Преобразование измеренных параметров в аналоговые сигналы

• Интерфейс RS-485, ModBus RTU. OPC-сервер, конфигуратор прибора (Windows, Linux)
• Аналоговый выход 4...20 мА (И420)
• Универсальный аналоговый выход 4...20 мА, 0...20 мА, 0...5 мА, 0...10 В, 0...1 В (ИУ)
• Универсальный аналоговый биполярный выход −20...0...20 мА, −5...0...5 мА, −10...0...10 В, −1...0...1 В  (ИУ2)


Технические характеристики:

Параметр		Значение
		Щ	Н
		Диапазон счета		−99 999…999 900
Разрешающая способность		0,001
Индикатор		СД, четырехразрядный
Высота символов		14 мм
Количество подключаемых датчиков		1 или 2
Типы подключаемых датчиков		NPN PNP «Сухой контакт» TTL (опция)
Максимальная частота счета		10 кГц
Количество логических управляющих выходов		2
Типы выходных устройств		Реле ~10 А, 220 В Драйвер оптосимистора ~50 мА, 220 В Оптотранзистор с открытым коллектором =200 мА, 50 В Выход для управления твердотельным реле =30 мА, 6…24 В
Интерфейс		RS-485, ModBus RTU (опции)
Потребляемая мощность		< 8 ВА
Питание		~85…245 В, 50…60 Гц, =95…300 В =12…40 В
Условия эксплуатации	Температура	5…50°С без конденсации влаги	5…50°С
	Влажность	45…80%RH
	Давление	84…107 кПа
Степень защиты		IP20	IP65
Габаритные размеры		48×96×100 мм	125×100×56 мм
Размеры врезного отверстия		42×90 мм	−

Габаритные размеры

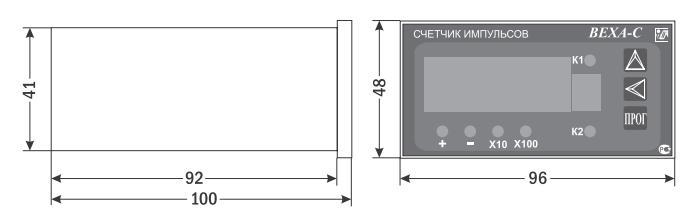

Щ

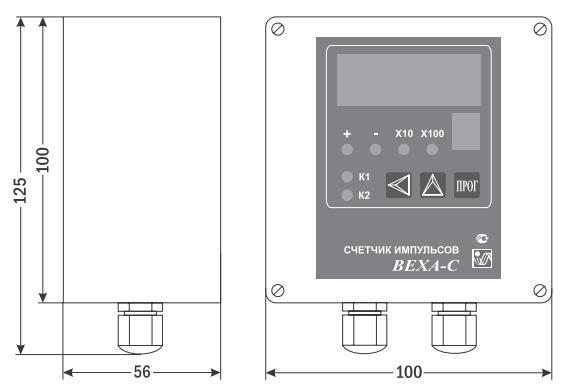

Н

Версия: 2015-04-21-НТА
