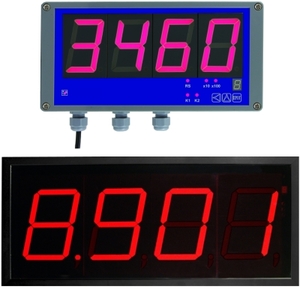

Измеритель-регулятор «ВЕХА-ИР» получает данных от универсального измерительного канала либо интерфейса RS485, обрабатывает их и осуществляет управление исполнительными механизмами для стабилизации контролируемого параметра вблизи заданной уставки. По сути, прибор является универсальным цифровым измерителем-регулятором и может использоваться для построения систем автоматического управления и индикации показаний контролируемого параметра.
Особенности:
- Универсальный изолированный канал ЦАП с выходным сигналом тока и/или напряжения (опция)
- Два дискретных выхода управления (опция)
- Прибор обеспечивает высокую точность измерений, благодаря прецизионному АЦП, линеаризации номинальных статических характеристик пассивных датчиков, а также компенсации температуры «холодного» спая термопар
- Отсутствие в приборе гальванических связей между измерительным каналом, каналом ЦАП и первичной сетью, обеспечивает надежную и безопасную эксплуатацию прибора, даже при использовании неизолированных первичных преобразователей
- Дискретные входы ПУСК и СТОП позволяют дистанционно управлять прибором
Технические характеристики:
| Параметр | Значение |
Высота индикатора
- модификация НТ57
- модификация НТ127 |
57 мм
127 мм |
| Совместимые термопары | А-1(ТВР), А-2(ТВР), А-3(ТВР), L(ТХК), М(ТМК), R(ТПП), S(ТПП), В(ТПР), J(ТЖК), Т(ТМКн), Е(ТХКн), К(ТХА), N(ТНН) |
| Совместимые термосопротивления | Cu50, Cu100, 50М, 53М(Гр.23), 100М, Pt50, Pt100, Pt500, Pt1000, 46П(Гр.21), 50П, 100П, 500П, 100Н |
Унифицированные аналоговые сигналы
- ток
- напряжение
- напряжение с делителем 1:10
- биполярное напряжение
- сопротивление |
0…5 мА; 4…20 мА; 0…20 мА
0…10 мВ; 0…20 мВ; 0…50 мВ; 0…75 мВ; 0…100 мВ; 0…1000 мВ
0…5 В; 0…10 В; 1…5 В; 2…10 В
−100…0…100 мВ; −50…0…50 мВ; −10…0…10 мВ
0…50 Ом; 0…100 Ом; 0…320 Ом; 0…500 Ом; 0…1000 Ом; 0…2000 Ом; 0…3000 Ом; 0…3250 Ом; 0…3900 Ом |
| Интерфейс | RS-485 |
Дискретные выходы
- Реле
- Ключ оптотранзисторный с ОК
- Симисторный оптодрайвер
- Напряжение для управления твердотельным реле | ~10 А,250 В; =12 А,28 В (cos φ =1); ~5 А,220 В; =5 А, 28 В, (cos φ = 0,4 – индуктивная нагрузка)
=200 мА,50 В
~50 мА,220 В
=30 мА, 6...24 В |
| Питание | ~85...245 В
=24 В ±5% |
Габаритные размеры, степень защиты
- модификация НТ57
- модификация НТ127 |
240х120х60 мм, IP65
493х234х60 мм, IP20 |
