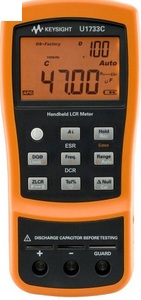

измеритель LCR U1733C

pdf Руководство по эксплуатации 1.79 МБ

Артикул: u1733c

Разрешающая способность до 20 000 отсчетов
Основная относительная погрешность измерения 0,2%
Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента и вида измерений
Детальный анализ компонентов с использованием функций измерения эквивалентного последовательного сопротивления (ESR), полного сопротивления (Z), тангенса угла потерь (D), добротности (Q) и фазового угла (θ)
Время непрерывной работы от батареи до 16 часов, возможность работы от сети переменного тока
Возможность подключения к ПК с помощью кабеля IR-USB для регистрации данных
Виды измерений L (индуктивность), C (ёмкость), R (сопротивление), D (тангенс угла потерь), Q (добротность), θ (фазовый угол), ESR, DCR
Режим допускового контроля 1%, 5%, 10%, 20%
Установка частоты измерения 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГЦ
Действительная частота измерения 100 Гц, 120 Гц, 1010 Гц, 9,6 кГц, 100 кГц
Режим схемы измерения (по умолчанию) Индуктивность (L): измерение в режиме последовательного подключения; Ёмкость/сопротивление (C/R): измерение в режиме параллельного подключения
Рабочие условия От 0 °C до 40 °C; относительная влажность от 0 до 70%
Предельные условия (хранение) От -20 °C до 50 °C; относительная влажность от 0 до 80%
Температурный коэффициент 0,15 х (нормированная погрешность)/°C (от 0 °C до 18 °C или от 28 °C до 50 °C)
Масса 330 г
Габаритные размеры (В x Ш x Г) 184 мм х 87 мм х 41 мм
