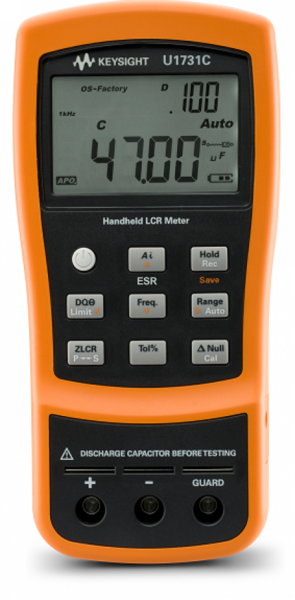

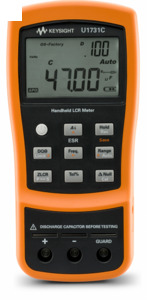

U1731C Измеритель RLC
- Измерение сопротивления и импеданса 0,1 мОм... 200 МОм
- Измерение ёмкости 0,001 пФ...20 мФ
- Измерение индуктивности 0,001 мкГн...2000,0 Гн
- Измерение добротности 0,001...999
- Частота тест - сигнала 100 Гц, 120 Гц, 1 кГц
- Базовая погрешность 0,2 %
- Габаритные размеры 184 х 87 х 41 мм
- Вес 337 г
Разрешающая способность до 20 000 отсчетов.
Основная относительная погрешность измерения 0,2%.
Широкий набор пределов измерения индуктивности, емкости и сопротивления с возможностью выбора 3 измерительных частот (100 Гц, 120 Гц и 1 кГц).
Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента и вида измерений.
Детальный анализ компонентов с использованием функций измерения эквивалентного последовательного сопротивления (ESR), полного сопротивления (Z), тангенса угла потерь (D), добротности (Q) и фазового угла (θ).
Время непрерывной работы от батареи до 16 часов, возможность работы от сети переменного тока.
Возможность подключения к ПК с помощью кабеля IR-USB для регистрации данных.
Измерение сопротивления (тестовая частота 120 Гц/ 1 кГц) | |||
Диапазон | Максимальное значение | Погрешность | |
120 Hz | 1 kHz | ||
10 МОм | 9.999 МОм | 2.0% + 8 | 2.0% + 8 |
2000 кОм | 1999.9 кОм | 0.5% + 5 | 0.5% + 5 |
200 кОм | 199.99 кОм | 0.5% + 3 | 0.5% + 3 |
20 кОм | 19.999 кОм | 0.5% + 3 | 0.5% + 3 |
2000 Ом | 1999.9 Ом | 0.5% + 3 | 0.5% + 3 |
200 Ом | 199.99 Ом | 0.8% + 5 | 0.8% + 5 |
20 Ом | 19.999 Ом | 1.2% + 40 | 1.2% + 40 |
Измерение емкости (тестовая частота 120 Гц) | |||
Диапазон | Максимальное значение | Capacitance | DF |
10 mF | 19.99 mF | 3.0% + 5 (DF<0.1) | 10% + 100/Cx + 5 (DF<0.1) |
1000 μF | 1999.9 μF | 1.0% + 5 (DF<0.1) | 2.0% + 100/Cx + 5 (DF<0.1) |
200 μF | 199.99 μF | 0.7% + 3 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
20 μF | 19.999 μF | 0.7% + 3 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
2000 nF | 1999.9 nF | 0.7% + 3 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
200 nF | 199.99 nF | 0.7% + 5 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
20 nF | 19.999 nF | 1.0% + 5 (DF<0.1) | 2.0% + 100/Cx + 5 (DF<0.1) |
Измерение емкости (тестовая частота 1 кГц) | |||
Диапазон | Максимальное значение | Capacitance | DF |
1 mF | 1.999 mF | 3.0% + 5 (DF<0.1) | 10% + 100/Cx + 5 (DF<0.1) |
200 μF | 199.99 μF | 1.0% + 5 (DF<0.1) | 2.0% + 100/Cx + 5 (DF<0.1) |
20 μF | 19.999 μF | 0.7% + 3 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
2000 nF | 1999.9 nF | 0.7% + 3 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
200 nF | 199.99 nF | 0.7% + 3 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
20 nF | 19.999 nF | 0.7% + 5 (DF<0.5) | 0.7% + 100/Cx + 5 (DF<0.5) |
2000 pF | 1999.9 pF | 1.0% + 5 (DF<0.1) | 2.0% + 100/Cx + 5 (DF<0.1) |
Измерение индуктивности (тестовая частота 120 Гц) | |||
Диапазон | Максимальное значение | Погрешность | |
Inductance | DF | ||
1000 H | 999.9 H | 1.0% + (Lx/10000)% + 5 | 2.0% + 100/Lx + 5 |
200 H | 199.99 H | 0.7% + (Lx/10000)% + 5 | 1.2% + 100/Lx + 5 |
20 H | 19.999 H | 0.7% + (Lx/10000)% + 5 | 1.2% + 100/Lx + 5 |
2000 mH | 1999.9 mH | 0.7% + (Lx/10000)% + 5 | 1.2% + 100/Lx + 5 |
200 mH | 199.99 mH | 1.0% + (Lx/10000)% + 5 | 3.0% + 100/Lx + 5 |
20 mH | 19.999 mH | 2.0% + (Lx/10000)% + 5 | 10.0% + 100/Lx + 5 |
Измерение индуктивности (тестовая частота 1 кГц) | |||
Диапазон | Максимальное значение | Погрешность | |
Inductance | DF | ||
100 H | 99.99 H | 1.0% + (Lx/10000)% + 5 | 2.0% + 100/Lx + 5 |
20 H | 19.999 H | 0.7% + (Lx/10000)% + 5 | 1.2% + 100/Lx + 5 |
2000 mH | 1999.9 mH | 0.7% + (Lx/10000)% + 5 | 1.2% + 100/Lx + 5 |
200 mH | 199.99 mH | 0.7% + (Lx/10000)% + 5 | 1.2% + 100/Lx + 5 |
20 mH | 19.999 mH | 1.0% + (Lx/10000)% + 5 | 3.0% + 100/Lx + 5 |
2000 μH | 1999.9 μH | 2.0% + (Lx/10000)% + 5 | 10.0% + 100/Lx + 5 |
Общие данные | |||
Виды измерений | L (индуктивность), C (ёмкость), R (сопротивление), D (тангенс угла потерь), Q (добротность), θ (фазовый угол) | ||
Режим допускового контроля | 1%, 5%, 10%, 20% | ||
Установка частоты измерения | 100 Гц 120 Гц 1 кГц | ||
Действительная частота измерения | 100 Гц 120 Гц 1010 Гц | ||
Режим схемы измерения (по умолчанию) | Индуктивность (L): измерение в режиме последовательного подключения Ёмкость/сопротивление (C/R): измерение в режиме параллельного подключения | ||
Дисплей | L/C/R: максимальное отображаемое значение 19999 D/Q: максимальное отображаемое значение 999 (автоматическое переключение пределов) | ||
Режимы переключения пределов | Автоматическое и ручное переключение пределов измерения | ||
Уровень измерительного сигнала | ~0,6 В СКЗ | ||
Скорость измерения | 1 отсчёт/с, ном. значение | ||
Время реакции | ~1 с/испытуемое устройство (ручное переключение пределов) | ||
Автоматическое выключение питания | ~5 мин без работы | ||
Источник питания | Щелочная батарея, 9 В (ANSI/NEDA 1604A или IEC LR61) Адаптер сети переменного тока и сетевой шнур поставляются по дополнительному заказу | ||
Потребляемый ток | ~40 мА (при работе от батареи) 0,08 мА после автоматического выключения питания | ||
Защитный предохранитель на входе | 0,1 А/250 В | ||
Время действия батареи | 7 часов (тип. значение) без задней подсветки с новой щелочной батареей | ||
Индикатор заряда батареи | Символ "разряда" будет появляться, когда напряжение упадет ниже ~6,8 В | ||
Рабочие условия | От 0 °C до 40 °C; относительная влажность от 0 до 70% | ||
Предельные условия (хранение) | От -20 °C до 50 °C; относительная влажность от 0 до 80% | ||
Температурный коэффициент | 0,15 х (нормированная погрешность)/°C (от 0 °C до 18 °C или от 28 °C до 50 °C) | ||
Масса | 337 г | ||
Габаритные размеры (В x Ш x Г) | 184 мм х 87 мм х 41 мм | ||
Техника безопасности и соответствие нормам электромагнитной совместимости | IEC 6101031-2001/EN 6101031-2001 (2nd Edition) Pollution Degree 2 IEC 613263231-2005/ EN 613263231-2006, ICES3001-2004, AS/NZS CISPR11-2004 | ||
Калибровка (поверка) | Рекомендуемый межповерочный интервал 1 год | ||
