Предназначен для поддержания заданной температуры теплоносителя на выходе котла или температуры воздуха в помещении путём автоматического управления электронагревателями (1, 2 или 3 нагревателя до 4,4 кВт каждый) с возможностью подключения циркуляционного насоса.
Характеристики:
- напряжение питающей сети - 180..240 В;
- диапазон измеряемых температур - 0..99°С с точностью + 1°С;
- диапазон изменения уставки - +20...+90°С с шагом 1°С;
- число коммутируемых нагревателей — 3 (однофазное или трехфазное включение);
- максимальный ток коммутации цепи одного нагревателя - 20 А при cosф=1 (4,4 кВт);
- максимальный ток коммутации цепи насоса – 5 А при cosф=1;
- максимальный ток цепи контактных датчиков - 500 мА;
- время задержки включения нагревателей после подачи питания - 30 сек;
- тип входных датчиков — сухой нормально замкнутый контакт;
- тип датчика температуры — аналоговый NTC-термистор;
- масса – не более 0,5 кг.
Дополнительные функции:
- обеспечивает отключение нагревателей при срабатывании аварийных датчиков;
- отображает коды неисправностей (ошибки, аварии);
- имеет звуковую сигнализацию аварий.

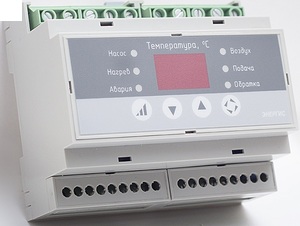

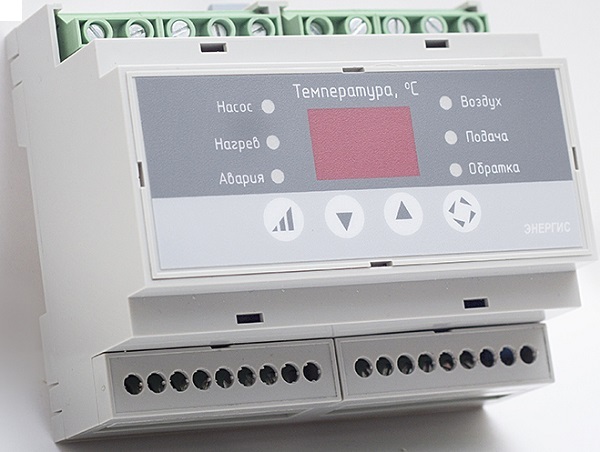

Индикация и органы управления
- «Подача» - температура теплоносителя на выходе из котла;
- «Обратка» - температура теплоносителя на входе в котёл;
- «Воздух» - температура воздуха в помещении;
- «Насос» – индикация включения насоса;
- «Нагрев» - индикация включения нагревателей;
- «Авария» - сигнализация аварии, совместно со звуковым сигналом с периодичностью 1 минута.
