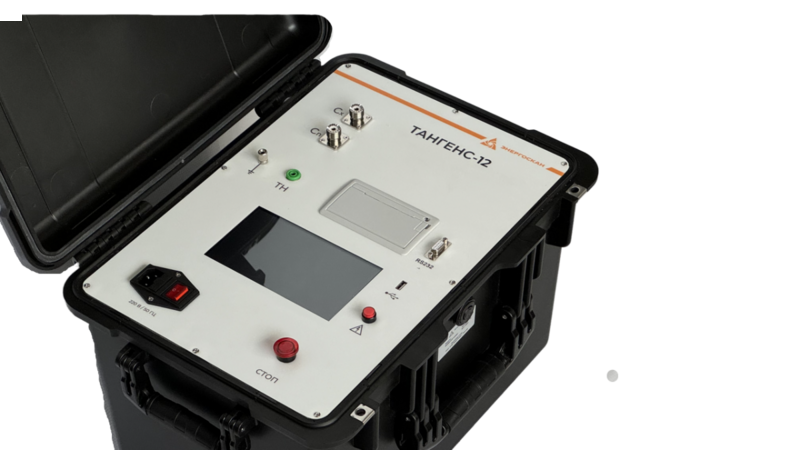

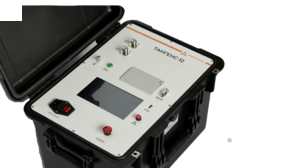

Уникальность прибора Тангенс-12 заключается в том, что блок управления, высоковольтный и измерительный блоки находятся в одном корпусе, реализованном в виде ударопрочного пластикового кейса с ручками для переноски. Высокое напряжение полностью изолировано от токоведущих частей и корпуса, а соответственно прибор не требует дополнительных изолирующих подставок во время измерений. Высоковольтный кабель, поставляемый в комплекте с прибором, также изолирован и его не требуется вывешивать на изолирующих стойках.
Измеритель серии Тангенс-12 полностью автоматизирован: управление осуществляется при помощи сенсорного ЖК дисплея, а результаты измерения сохраняются во внутреннюю память с возможностью переноса на USB флеш накопитель. Измерения осуществляются по схемам UST (по прямой схеме назаземленный объект), GST (по прямой схеме заземленный объект) и GSTg (по прямой схеме заземленный объект с экранированием участка), что позволяет сократить количество переключений при измерении силовых трансформаторов по схемам и зонам участков изоляции.
Особенности:
- компактный и легкий моноблочный измеритель с выходным напряжением до 12 кВ
- измерение на частотах отличных от 50 Гц для ухода от помех
- автоматический процесс измерения и внутренняя память
- сенсорный цветной ЖК дисплей
- встроенный термопринтер для быстрой печати результатов
| Параметр | Значение |
Испытательное напряжение, переменного напряжения | 2 – 12 кВ |
Диапазон измерения емкости | 15 пФ < Cx < 300 нФ |
Измерение тангенса угла диэлектрических потерь | от 0,5·10-4 до 1,0 |
Погрешность измерения емкости | ±(0,01·Сх+1) пФ |
Погрешность измерения тангенса угла диэлектрических потерь | ±(0,01·tgδх + 0,0004) |
Частоты измерения | 50 Гц, 45 Гц/ 55 Гц, 47,5 Гц / 52,5 Гц, |
| Объем памяти | 200 измерений, внешний flash накопитель |
| Связь с ПК | RS232 |
| Размеры | 520(Д)×360(Ш)×340(В) мм |
| Вес | 26 кг |
Комплектация:
- Измеритель - 1 шт.
- Заземляющий провод 12 м - 1 шт.
- Кабель питания 1,8 м - 1 шт.
- Токовый провод Cx 12 м - 2 шт.
- Выходной провод высокого напряжения 12 м - 1 шт.
- Бумага для термопечати - 1 рулон
- Предохранитель 5 А - 2 шт.
- Комплект документации - 1 шт.
