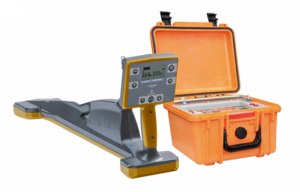

Комплекс трассопоисковый "Сталкер" 15-12

Комплекс трассопоисковый "Сталкер" 15-12
pdf Руководство по эксплуатации на генераторы ГТ-15, ГТ-75 657.22 КБ
pdf Руководство по эксплуатации ПТ12 673.34 КБ
pdf Поиск повреждения кабеля. Трассоискатели серии "Сталкер" 167.25 КБ
Артикул: 128043
111705.00 руб. За 1 шт.
В заказ

Удобный, надежный, простой в эксплуатации прибор для поиска подземных коммуникаций

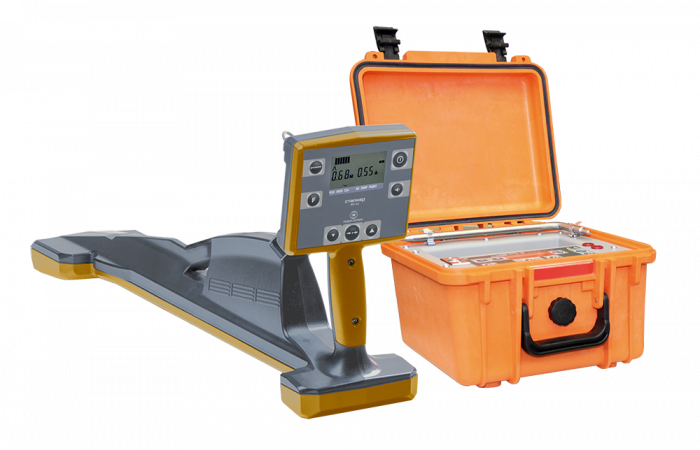

В комплект поставки «Сталкер 15-12» входит генератор ГТ-15 и приемник ПТ-12.

Общие особенности трассопоискового комплекса:

  • Простой, интуитивно-понятный поиск коммуникации;
  • «РАДИО» частота (пассивная) для поиска трассы без генератора;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
  • Легкий и компактный генератор ГТ-15.

 Приемник ПТ-12

  • Легкий, ударопрочный, брызгозащищенный корпус;
  • Жидкокристаллический антибликовый дисплей с подсветкой;
  • Встроенный динамик;
  • Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
  • Режимы поиска: острый максимум, пологий максимум, минимум;
  • Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

Технические характеристики ПТ-12

Активные частоты

1024, 8928, 32768 (33к)

Диапазон рабочих частот при работе без генератора

«ЭФИР» (48 – 14000 Гц)

«РАДИО» (10 – 36 кГц)

50 Гц

Определение глубины залегания коммуникации

От 0,10 м до 6,00 м

Определение тока рабочей частоты в коммуникации

от 10 мА до 10,0 А

Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более

+- 0,1 м

Габаритные размеры, не более

700х300х140 мм

Масса, не более

1,7 кг

Значения рабочей температуры

от минус 20 до плюс 55 ºС;

Генератор ГТ-15

  • Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
  • одновременная подача двух частот;
  • индикация величины выходного тока;
  • напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
  • два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
  • автоматическое согласование генератора с нагрузкой.

Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц

273, 1024,8928, 32768

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт

от 1 до10

Сила тока, потребляемая от источника постоянного тока, А

не более 1,8

Габаритные размеры, мм, не более

210x130x100

Диапазон рабочих температур, °С

от -30 до +55

Масса, кг, не более

2,5
