Трассоискатель. Имеется частота 33 кГц в генераторе и приемнике, для обследования участков местности на наличие подземных коммуникаций перед земляными работами. Память на 10000 измерений с возможностью привязки к GPS координатам. GPS-выноска подземных трасс с последующим наложением на карту. Беспроводная связь с ПК. Яркий дисплей, работающий при температуре от -30 до + 50 С. РАДИО частота (пассивная) для поиска трассы без генератора. Поиск повреждений «фазовым», контактным и бесконтактным методами.

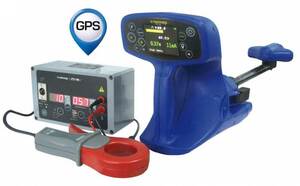

Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам. Прибор незаменим при обследовании участков местности перед проведением земляных работ. В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.
Общие особенности трассопоискового комплекса:
Комплекс способен работать при температуре до -30°С.
GPS-выноска подземных трасс с последующим наложением на карту:
Беспроводная связь с ПК
Функция «живой звук» позволяет оператору на слух определить тип коммуникации
Локализация дефектов изоляции с точностью до 10 см.
Частота 33 кГц для наведения сигнала генератора ГТ-15 с поверхности земли
Легкий и компактный генератор ГТ-15
Приемника ПТ-04
Приёмник без применения генератора обеспечивает на рабочих частотах:
«50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
«РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
«100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
«550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
«ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
Запись в память приемника ПТ-04:
уровня сигналов с магнитных антенн и по входу «ЗОНД»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ЗОНД»;
фазы сигнала по входу «ТРАССА» рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.
Номинальные значения рабочих частот*, Гц
при работе с генератором
273, 526, 1024,8928, 32768
при работе без генератора
50, 100, 300, 550, 1450. «РАДИО»
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024,8928 Гц
200 мкА к току, протекающему на расстоянии 1 метр
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц
10 мкА к току, протекающему на расстоянии 1 метр
Полоса пропускания для режима «РАДИО»
от 10 кГц до 36 кГц
Полоса пропускания для режима «эфир»
от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: - по уровню минус 3 дБ - по уровню минус 60 дБ
9 24
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ
10
Динамический диапазон входных сигналов, dB
120
Определение тока рабочей частоты в коммуникации
от 10 мА до 10,0 А
Определение глубины залегания коммуникации, м
От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД»
от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м
± 0,1
Габаритные размеры, мм, не более
720х245х170
Масса, кг, не более
2,4
Диапазон рабочих температур, 0С
от -30 до +55
Генератор ГТ-15
Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
одновременная подача двух частот;
индикация величины выходного тока;
напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15
Рабочие частоты*, Гц
273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт
от 1 до10
Сила тока, потребляемая от источника постоянного тока, А
