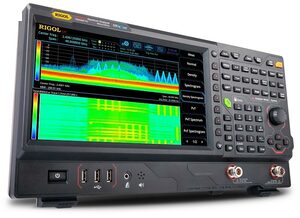

RSA5032 Анализатор спектра реального времени

Артикул: rsa5032

Анализатор спектра Rigol RSA5032 может работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). В анализаторе спектра Rigol RSA5032 используется инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа до 40 МГц (опция), скорость обработки до 146484 преобразований в секунду.

Для наибольшего удобства анализа и обработки полученной информации анализатор спектра Rigol RSA5032 имеет семь режимов визуализации в режиме реального времени.

Анализатор спектра Rigol RSA5032 предоставляет пользователю гибкий интерфейс управления, благодаря наличию большого сенсорного дисплея с разрешением 1024×600 пикселей. Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.

В анализаторе спектра Rigol RSA5032 имеется возможность активации опции расширенных измерений. Эта опция позволяет выполнять измерения: мощности во временном интервале, мощности в соседних каналах, мощности в канале, занимаемой полосы частот, полосы излучения, отношения сигнал/шум, гармонических искажений, интермодуляционных искажений третьего порядка и др.

Технические характеристики

Характеристики

Параметры

Значения

Для всех измерительных режимов

ЧАСТОТА

Частотный диапазон

9 кГц…3,2 ГГц

ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ

Опорная частота

10 МГц

Точность после калибровки

стандартно

<1 ppm

опция OCXO-C08

<0,1 ppm

Температурная стабильность источника опорной частоты (0~50 °C)

стандартно

<0,5 ppm

опция OCXO-C08

<0,005 ppm

Старение

стандартно

<1 ppm/год

опция OCXO-C08

<0,03 ppm/год

Режим стандартного анализатора спектра со свипированием (GPSA)

ЧАСТОТА

Маркер

Разрешение

± полоса обзора / (кол. точек развертки-1)

Погрешность

± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Счетчик частоты

Разрешение

1 Гц

Погрешность

± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)

Полоса обзора

Диапазон

Нулевая, 10 Гц...максимальная частота

Разрешение

2 Гц

Погрешность

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов
(500 МГц, 20~30 °C)

1 кГц

<-95 дБн/Гц

10 кГц

<-106 дБн/Гц; <-108 дБн/Гц (тип.)

100 кГц

<-106 дБн/Гц; <-108 дБн/Гц (тип.)

1 МГц

<-115 дБн/Гц; <-117 дБн/Гц (тип.)

Полоса пропускания

Разрешение ПЧ RBW (-3 дБ )

1 Гц… 10 МГц,с шагом 1-3-10

Погрешность RBW

<5%

Избирательность (60 дБ/3 дБ)

<5:1

Разрешение видео VBW (-3 дБ )

1 Гц… 10 МГц,с шагом 1-3-10

Разрешение RBW (-6 дБ )

200 Гц, 9 кГц, 120 кГц, 1 МГц

АМПЛИТУДА

Измерение уровня (fц ≥ 10 МГц)

Диапазон

Уровень собственных шумов … +30 дБм

Максимальный уровень на входе

Постоянное напряжение

50 В

Макс. уровень CW RF Power

+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.

- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.

Макс. опасный уровень CW RF Power

+33 дБм (2 Вт)

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50,
нормализован к 1 Гц

без предусилителя

9 кГц...100 кГц

<-120 дБм (тип.)

100 кГц...20 МГц

<-135 дБм, <-140 дБм (тип.)

20 МГц…1,5 ГГц

<-142 дБм, <-145 дБм (тип.)

1,5 ГГц…2,7 ГГц

<-140 дБм, <-143 дБм (тип.)

2,7 ГГц…3,2 ГГц

<-138 дБм, <-141 дБм (тип.)

с предусилителем (опция RSA5000-PA)

100 кГц...20 МГц

<-152 дБм, <-160 дБм (тип.)

20 МГц…1,5 ГГц

<-162 дБм, <-165 дБм (тип.)

1,5 ГГц…2,7 ГГц

<-160 дБм, <-163 дБм (тип.)

2,7 ГГц…3,2 ГГц

<-158 дБм, <-161 дБм (тип.)

Частотный отклик
(аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя

<0,5 дБ; <0,3 дБ (тип.)

с предусилителем (опция RSA5000-PA)

<0,7 дБ; <0,3 дБ (тип.)

Отображение уровня

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

801

Количество графиков

Тип детектора

обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Аттенюатор

Диапазон ослабления

0…50 дБ, с шагом 1 дБ

Погрешность переключения (fц=50 МГц, отн. 10 дБ):

<0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)

<0,3 дБ

Установка опорного уровня

Логарифмическая шкала

-170 дБм…+30 дБм с шагом 0,01 дБ

Линейная шкала

707 пВ...7,07 В; 0,11% разрешение

Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C)

<0,8 дБ

Погрешность переключения RBW

1 Гц...1 МГц

<0,1 дБ

3 МГц, 10 МГц

<0,3 дБ

Предусилитель (опция RSA5000-PA)

Частотный диапазон

100 кГц…3,2 ГГц

Усиление

20 дБ

КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)

<1,6 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

SHI : +45 дБм

Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

TOI: +11 дБм , типично +15 дБм

Комбинационные искажения

<-60 дБн

Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)

<-90 дБм, <-100 дБм, типично

РАЗВЕРТКА

Время развертки

Нулевой обзор

1 мкс…6000 с

Полоса обзора ≥10 Г

1 мс... 4000 с

Погрешность времени развертки

Нулевой обзор

Полоса обзора ≥10 Гц, RBW≥1 кГц

Тип запуска

непрерывный, однократный

ЗАПУСК

Источник

свободный, внешний 1, внешний 2, видео

Задержка

Нулевой обзор

0...500 мс

Полоса обзора ≥10 Гц

0...500 мс

Режим анализатора спектра реального времени (RTSA)

Основные параметры RTSA

Полоса анализа в реальном времени

Стандартно

25 МГц

Опция RSA5000-B40

40 МГц

Мин. длительность для гарантированного захвата сигналов 100% POI, мкс

макс. полоса обзора, окно Kaise

7,45 мкс

Полоса обзора	RBW1	RBW2	RBW3	RBW4	RBW5	RBW6
40 МГц	26,9	16,9	11,9	9,32	8,07	7,45
25 МГц	38,9	22,9	14,9	10,9	8,82	7,82
10МГц	86,8	46,8	26,8	16,8	11,8	9,30
1 МГц	807	407	207	107	56,3	31,3

Тип детектора

выборка, положительный пиковый, отрицательный пиковый, среднее

Количество графиков

Тип окна

Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian

Разрешение (для окна Kaiser)

обеспечивает 6 RBW для каждого окна, кроме прямоугольного;

Полоса обзора

Мин.диапазон / Макс. диапазон

40 МГц

100 кГц / 3,21 МГц

25 МГц

62,8 кГц / 2,01 МГц

10 МГц

25,1 кГц / 804 кГц

1 МГц

2,51 кГц / 80,4 кГц

100 КГц

251 Гц / 8,04 кГц

Максимальная частота дискретизации

51,2 Мвыб/сек

Скорость БПФ (FFT)

146484 FFT/сек

Количество маркеров

Разрешение по амплитуде

0,01 дБ

Количество точек по частоте

801

Время захвата (макс. дискретизация)

>156,5 мкс

Амплитуда

Неравномерность АЧХ

<0,5 дБ

SFDR

<-60 дБн

Режим Density (Спектральная плотность)

Диапазон плотности

0...100% с шагом 0,1%

Мин. полоса обзора

5 кГц

Персистенция

32 мс...10 с

Режим Spectrogram (Спектрограмма)

Глубина памяти

8192 точки

Динамический диапазон (охват. Bitmap)

200 дБ

Режим PvT
(Распределение мощности во времени)

Мин. время захвата

187,9 мкс

Макс. время захвата

40 с

Источник запуска

внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT

Запуск по частотной маске FMT

Диаграмма запуска

спектральная плотность, спектрограмма, обычная, PVT

Разрешение запуска

0,5 дБ

Критерии запуска

входит, выходит, внутри, снаружи, входит-выходит, выходит-входит

ВХОДЫ / ВЫХОДЫ

Разъемы на передней панели

RF вход (ВЧ вход)

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход источника опорного сигнала

Внутренний источник

Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Внешний источник

Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом

Вход / Выход внешнего запуска

Вход внешнего запуска 1

Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень

Вход внешнего запуска 2 /
Выход синхронизации

Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень

Другие разъемы

IF выход (выход ПЧ)

Частота 430 МГц ±20 МГц
Разъем SMB (male)
Импеданс 50 Ом

Интерфейсы

USB Host (4 порта)

Разъем A-plug
Версия 2.0

USB Device

Разъем B-plug
Версия 2.0

LAN

Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device

HDMI

Разъем A-plug
Протокол HDMI 1.4b

ОБЩИЕ ДАННЫЕ

Дисплей

Тип

Емкостной мультитач

Разрешение

1024 х 600 пикселей

Размер

10,1"

Количество цветов

24 бит

Поддержка принтера

Сетевой принтер

Память

Внутренняя

512 Мб

Внешняя

USB-флэш накопитель

Питание

Напряжение

AC 100 В… 240 В

Частота

45 Гц… 440 Гц

Потребляемая мощность

55 Вт (тип.), макс. 90 Вт (со всеми опциями)

Габаритные размеры

410 x 224 х 135 мм

Масса

4,65 кг

Рабочая температура

0 °C …50 °C

Стандартная комплектация

Прибор
Кабель питания
Защитная крышка на переднюю панель
Краткое руководство по эксплуатации

Дополнительная комплектация

опция предусилителя RSA5000-PA
опция повышенной стабильности опорного генератора OCXO-C08
опция расширенных измерений RSA5000-AMK
опция расширенной полосы анализа в реальном времени 40 МГц RSA5000-B40
комплект аксессуаров DSA Utility Kit
комплект аксессуаров RF Attenuator Kit
комплект адаптеров RF Adaptor Kit
комплект адаптеров RF CATV Kit
аттенюатор ATT03301H
ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
зонд ближнего поля NFP-3
комплект для монтажа в стойку RM6041
программное обеспечение Ultra Spectrum
программное обеспечение S1210 EMI Pre-compliance Software
