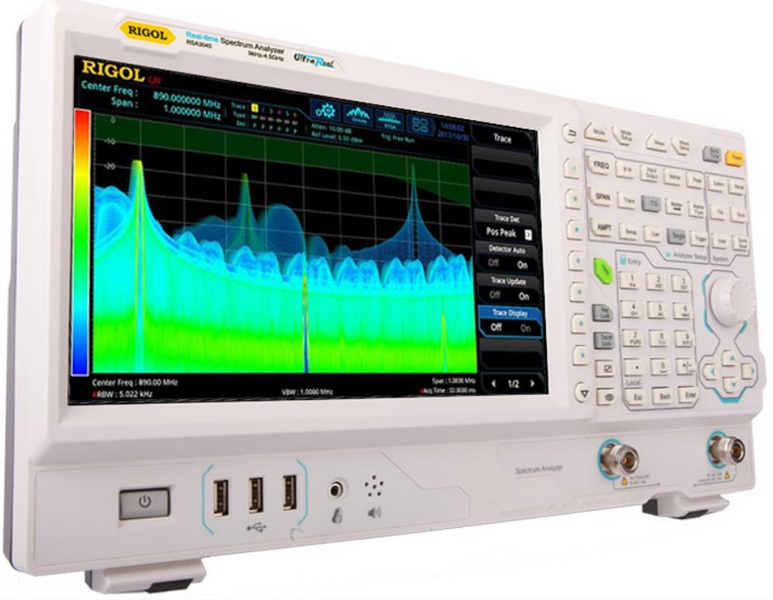

RSA3015E Анализатор спектра реального времени

Артикул: rsa3015e

Анализатор спектра Rigol RSA3015E может работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). В анализаторе спектра Rigol RSA3015E используется инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа 10 МГц, скорость обработки до 146484 преобразований в секунду.

Для наибольшего удобства анализа и обработки полученной информации анализатор спектра Rigol RSA3015E имеет семь режимов визуализации в режиме реального времени.

Анализатор спектра Rigol RSA3015E предоставляет пользователю гибкий интерфейс управления, благодаря наличию большого сенсорного дисплея с разрешением 1024×600 пикселей. Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.

Технические характеристики

Характеристики

Параметры

Значения

Для всех измерительных режимов

ЧАСТОТА

Частотный диапазон

9 кГц…1,5 ГГц

ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ

Опорная частота

10 МГц

Точность после калибровки

стандартно

<1 ppm

опция OCXO-C08

<0,1 ppm

Температурная стабильность источника опорной частоты (0~50 °C)

стандартно

<0,5 ppm

опция OCXO-C08

<0,005 ppm

Старение

стандартно

<1 ppm/год

опция OCXO-C08

<0,03 ppm/год

Режим стандартного анализатора спектра со свипированием (GPSA)

ЧАСТОТА

Маркер

Разрешение

± полоса обзора / (кол. точек развертки-1)

Погрешность

± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Счетчик частоты

Разрешение

1 Гц

Погрешность

± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)

Полоса обзора

Диапазон

Нулевая, 10 Гц...максимальная частота

Разрешение

2 Гц

Погрешность

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов (500 МГц, 20~30 °C)

1 кГц

<-90 дБн/Гц

10 кГц

<-100 дБн/Гц; <-102 дБн/Гц (тип.)

100 кГц

<-100 дБн/Гц; <-102 дБн/Гц (тип.)

1 МГц

<-110 дБн/Гц; <-112 дБн/Гц (тип.)

Полоса пропускания

Разрешение ПЧ RBW (-3 дБ )

10 Гц… 3 МГц, с шагом 1-3-10

Погрешность RBW

<5%

Избирательность (60 дБ/3 дБ)

<5:1

Разрешение видео VBW (-3 дБ )

1 Гц… 10 МГц, с шагом 1-3-10

Разрешение RBW (-6 дБ )
с опцией RSA3000E-EMC

200 Гц, 9 кГц, 120 кГц, 1 МГц

АМПЛИТУДА

Измерение уровня (fц ≥ 10 МГц)

Диапазон (fц≥10 МГц)

Уровень собственных шумов … +30 дБм

Максимальный уровень на входе

Постоянное напряжение

50 В

Макс. уровень CW RF Power

+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.

- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.

Макс. опасный уровень CW RF Power

+33 дБм (2 Вт)

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц

без предусилителя

9 кГц...100 кГц

<-120 дБм (тип.)

100 кГц...20 МГц

<-135 дБм, <-140 дБм (тип.)

20 МГц…1,5 ГГц

<-138 дБм, <-141 дБм (тип.)

с предусилителем (опция RSA3000E-PA)

100 кГц...20 МГц

<-152 дБм, <-160 дБм (тип.)

20 МГц…1,5 ГГц

<-158 дБм, <-161 дБм (тип.)

Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя

100 кГц…1,5 ГГц

<0,7 дБ; <0,5 дБ (тип.)

с предусилителем (опция RSA3000E-PA)

100 кГц…1,5 ГГц

<1,0 дБ; <0,5 дБ (тип.)

Отображение уровня

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

801

Количество графиков

Тип детектора

обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000E-EMC)

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Аттенюатор

Диапазон ослабления

0…50 дБ, с шагом 1 дБ

Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):

<0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)

<0,3 дБ

Установка опорного уровня

Логарифмическая шкала

-170 дБм…+30 дБм с шагом 0,01 дБ

Линейная шкала

707 пВ...7,07 В; 0,11% разрешение

Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C to 30 °C)

1,0 дБ

Погрешность переключения RBW

1 Гц...1 МГц

<0,1 дБ

3 МГц, 10 МГц

<0,3 дБ

Предусилитель (опция RSA3000E-PA)

Частотный диапазон

100 кГц…1,5 ГГц

Усиление

20 дБ

КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)

<1,6 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)

SHI : +45 дБм

Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)

TOI: +10 дБм , типично +15 дБм

Комбинационные искажения

<-60 дБн

Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)

<-90 дБм, <-100 дБм, типично

РАЗВЕРТКА

Время развертки

Нулевой обзор

1 мкс…4000 с

Полоса обзора ≥10 Гц

1 мс... 6000 с

Погрешность времени развертки

Нулевой обзор

Полоса обзора ≥10 Гц, RBW ≥1 кГц

Тип запуска

непрерывный, однократный

ЗАПУСК

Источник

свободный, внешний 1, внешний 2, видео

Задержка

Нулевой обзор

0...500 мс

Полоса обзора ≥10 Гц

0...500 мс

Режим анализатора спектра реального времени (RTSA)

Основные параметры RTSA

Полоса анализа в реальном времени

10 МГц

Мин. длительность для гарантированного захвата сигналов 100% POI

9,3 мкс

Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
(макс. полоса обзора, окно Kaise)

Полоса обзора	RBW1	RBW2	RBW3	RBW4	RBW5	RBW6
10 МГц	86,8	46,8	26,8	16,8	11,8	9,30
1 МГц	807	407	207	107	56,3	31,3

Тип детектора

выборка, положительный пиковый, отрицательный пиковый, среднее

Количество графиков

Тип окна

Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian

Разрешение (для окна Kaiser)

обеспечивает 6 RBW для каждого окна, кроме прямоугольного;

Полоса обзора

Мин. диапазон / Макс. диапазон

10 МГц

25,1 кГц / 804 кГц

1 МГц

2,51 кГц / 80,4 кГц

100 КГц

251 Гц / 8,04 кГц

Максимальная частота дискретизации

12,8 Мвыб/сек

Скорость БПФ (FFT)

146484 FFT/сек

Количество маркеров

Разрешение по амплитуде

0,01 дБ

Количество точек по частоте

801

Время захвата (макс. дискретизация)

>32 мс

Амплитуда

Неравномерность АЧХ

<0,5 дБ

SFDR

<-50 дБн/Гц

Режим Density (Спектральная плотность)

Диапазон плотности

0...100% с шагом 0,1%

Мин. полоса обзора

5 кГц

Персистенция

32 мс...10 с

Режим Spectrogram (Спектрограмма)

Глубина памяти

8192 точки

Динамический диапазон (охват. Bitmap)

200 дБ

Режим PvT
(Распределение мощности во времени)

Мин. время захвата

187,917 мкс

Макс. время захвата

40 с

Источник запуска

внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT

Запуск по частотной маске FMT

Диаграмма запуска

спектральная плотность, спектрограмма, обычная, PVT

Разрешение запуска

0,5 дБ

Критерии запуска

входит, выходит, внутри, снаружи, входит-выходит, выходит-входит

ВХОДЫ / ВЫХОДЫ

Разъемы на передней панели

RF вход (ВЧ вход)

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход источника опорного сигнала

Внутренний источник

Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Внешний источник

Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом

Вход/Выход внешнего запуска

Вход внешнего запуска 1

Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень

Вход внешнего запуска 2 /
Выход синхронизации

Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень

Другие разъемы

IF выход (выход ПЧ)

Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 Ом

Интерфейсы

USB Host (4 порта)

Разъем A-plug
Версия 2.0

USB Device

Разъем B-plug
Версия 2.0

LAN

Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device

HDMI

Разъем A-plug
Протокол HDMI 1.4b

ОБЩИЕ ДАННЫЕ

Дисплей

Тип

Емкостной мультитач

Разрешение

1024 х 600 пикселей

Размер

10,1"

Количество цветов

24 бит

Поддержка принтера

Сетевой принтер

Память

Внутренняя

512 Мб

Внешняя

USB-флэш накопитель

Питание

Напряжение

AC 100 В…240 В

Частота

45 Гц…440 Гц

Потребляемая мощность

55 Вт (тип.), макс. 90 Вт (со всеми опциями)

Габаритные размеры

410 x 224 х 135 мм

Масса

4,65 кг

Рабочая температура

0 °C …50 °C

Стандартная комплектация

Прибор
Кабель питания
Защитная крышка на переднюю панель
Краткое руководство по эксплуатации

Дополнительная комплектация

опция предусилителя RSA3000E-PA
опция повышенной стабильности опорного генератора OCXO-C08
опция расширенных измерений RSA3000E-AMK
опция ЭМИ измерений RSA3000E-EMI (включает RSA3000E-EMC)
опция квазипикового детектора и ЭМИ-фильтров RSA3000E-EMI
комплект аксессуаров DSA Utility Kit
комплект аксессуаров RF Attenuator Kit
комплект адаптеров RF Adaptor Kit
комплект адаптеров RF CATV Kit
аттенюатор ATT03301H
ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
зонд ближнего поля NFP-3
комплект для монтажа в стойку RM6041
