Ротационные (флажковые) датчики уровня серии РДУ предназначены для контроля предельного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня.
Особенности:
- Регулировка чувствительности датчика при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор»
- Модификация для сред с повышенной температурой −40...350°С
- Гибкое удлинение для лопасти (опция)
- Простой и быстрый монтаж
- Прочная конструкция
- Отсутствие необходимости в обслуживании
Принцип действия и область применения:В корпусе датчика установлен электродвигатель с редуктором. Вал датчика соединяется с выходным валом редуктора при помощи муфты. Соединительная муфта защищает редуктор от механического повреждения при принудительном повороте вала под действием внешних усилий.
Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью.Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, отключает питание электродвигателя и переключает выходной контакт датчика.
Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.
Ротационные датчики уровня широко применяются в пищевой, химической, горнодобывающей и зерноперерабатывающей отраслях промышленности для контроля уровня следующих материалов:
- сырья для производства изделий из ПВХ и ПЭТ (ПВХ-гранулята, ПЭТ-гранул);
- различных строительных материалов (цемента, гипса, готовых сухих смесей, песка, щебня);
- cыпучих пищевых продуктов (муки, сахара, крахмала);
- cельскохозяйственной продукции (зерновых культур, подсолнечника, комбикормов);
- древесные сыпучие материалы (опилки, стружка, пеллетные гранулы).
Технические характеристики:
| Параметр | Значение |
| Питание | ~220 В или =24 В |
| Мощность электродвигателя | 4 Вт |
| Крутящий момент электродвигателя | 0,98 Н∙м |
| Скорость вращения электродвигателя | 1 об./мин |
| Тип управляющего контакта | НО+НЗ |
| Коммутационная способность реле | ~5 А, 250 В |
| Защита | IP65 |
| Температура хранения | −20...125°С |
| Материал корпуса прибора и лопасти | нержавеющая сталь |
| Присоединение лопасти | М10×1,5 |

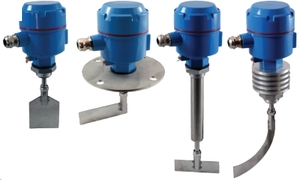

Модификации:
| Модель | Присоединение | Шток | Температура
рабочей среды, °С | Габаритные
размеры, мм | Вес,
кг |
| РДУ-111 | G1" | Стандартный | −20...80 | 189×90×131 | 1,0 |
| РДУ-211 | G1" | Стандартный | −40...350 | 239×90×131 | 1,39 |
| РДУ-121 | G1" | Удлиненный | −20...80 | 339×90×131 | 1,54 |
| РДУ-221 | G1" | Удлиненный | −40...350 | 389×90×131 | 1,93 |
| РДУ-112 | Фланцевое | Стандартный | −20...80 | 189×155×163,5 | 1,54 |
| РДУ-212 | Фланцевое | Стандартный | −40...350 | 239×155×163,5 | 1,93 |
| РДУ-122 | Фланцевое | Удлиненный | −20...80 | 339×155×163,5 | 2,08 |
| РДУ-222 | Фланцевое | Удлиненный | −40...350 | 389×155×163,5 | 2,47 |
Расшифровка обозначения на примере датчика уровня РДУ-XYZ-WL-U:
X − температурное исполнение: 1 − стандартное, 2 − высокотемпературное.
Y − тип штока: 1 − стандартный, 2 − удлиненный в защитном кожухе.
Z − тип присоединения: 1 − резьбовое, 2 − фланцевое.
W − тип лопости: Л1, Л2, Л3 или Л4.
L − гибкое удлинение 1,2 м для лопасти (опция).
U − напряжение питания: 220 − ~220 В, 24 − 24 В.
