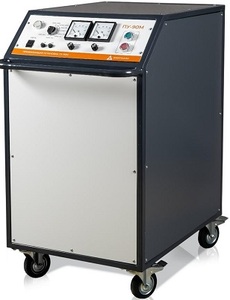

ПУ-90М прожигающая установка

Прожигающая установка ПУ-90М, производства ООО "Энергоскан" (Россия), предназначена для снижения переходного сопротивления в месте дефекта посредством термического воздействия дуги на изоляцию и перевода высокоомного повреждения в низкоомное, что позволяет применять метод импульсной рефлектометрии (TDR) для предварительного определения места повреждения силовых кабельных линий низкого и среднего напряжения (0,4-35 кВ). Суть метода заключается в разрушения спая с сопротивлением близким к нулю в месте замыкания фазного проводника высоковольтного кабеля на оболочку/фазный проводник дефектной изоляции силовых кабелей.

Так же прожигающие установки используются для перевода однофазных замыканий на землю в междуфазные для использования индукционного метода точного (топографического) определения места повреждения.

Прожиг ПУ-90М – мобильная установка с прорезиненными колесами и ручкой для удобства транспортировки. Установка имеет высоковольтный испытательный изолированный̆ кабель (5м), со струбцинами для подключения к силовому кабелю, провод заземления рабочего и защитного, кабель питания , место для крепления кабелей.

Для наиболее эффективного прожига и дожига повреждения, в установке реализовано восемь ступеней с возможностью плавной регулировки тока и напряжения на каждой ступени. Технические характеристики установки позволяют начинать прожиг на напряжении до 15 кВ, а при совместной работе с высоковольтной установкой через диодную линейку до 30 кВ.

А в случае необходимости установка позволяет дожигать повреждение токами до 90А (с пиковыми значениями до 110 А). Немаловажным фактором является возможность автоматизированного переключения ступеней без гашения дуги, что не позволит ряду сложных повреждений «заплыть». Также установка ПУ-90 выпускается в 19” формате для модульной установки в электротехнические лаборатории, по запросу.

ПРЕИМУЩЕСТВА

• восемь ступеней прожига/дожига с регулировкой тока и напряжения;
• эффективность – большой ток (90А/110А пик.);
• интуитивно понятное управление;
• безопасность – изолированный высоковольтный кабель подключения;
• технологичность – автоматизированное переключение ступеней;
• мобильность.
