Прибор для использования в обычных и динамических устройствах КРМ и в гибридных системах, осуществляет управление стандартными алгоритмами, сокращает количество циклов переключения и время работы каждой ступени конденсаторной установки
- Отображение U, I, f, Q, P, S, cos φ, всех нечетных гармоник тока и напряжения (с 1 по 19)
- Вход для трансформатора тока .. ./1 А и .. ./5 А
- Время работы при отключении питания: 15 мс
- До 12 транзисторных или релейных выходов
- Напряжение переключения: max ~250 В
- Переключаемая мощность: max 1000 Вт

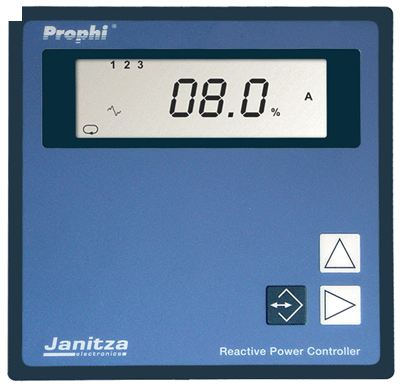

Регулятор коэффициента мощности Prophi применяется для управления стандартными алгоритмами, сокращает количество циклов переключения, время работы каждой ступени конденсаторной установки. Цель состоит в том, чтобы достичь одинакового количества циклов включений и, при возможности, одинакового времени работы каждой ступени системы КРМ.
Гибридное переключение (то есть, комбинация конденсаторных контакторов и динамических тиристорных модулей для быстрого бесконтактного переключения конденсаторов) комбинирует преимущества быстрого переключения без возмущения электрической сети с преимуществами стоимости обычных устройств КРМ.
Особенности:
- Отображение косвенно измеренных токов конденсаторов
- Отображение количества включений каждой ступени
- Степень ограничения в %, программируемая для каждого уровня от 0...20%
- Установка задержки включения для всех уровней защиты: 0...1200 секунд
- Мощность конденсатора может быть задана вручную
- Датчик температуры для управления вентилятором
- Возможность установки предельного температурного порога для отключения
- Управление внешними полупроводниками (max 50 переключений в секунду)
- Автоматическая или ручная конфигурация
- Защита паролем
- Интерфейс RS-485
Технические характеристики:
Параметр
|
Значение |
Категория перенапряжения
|
CATIII
|
Измеряемое и питающее напряжение
|
Зависит от исполнения прибора*
|
Потребляемая мощность
|
Max 7 ВА
|
Частота
|
45...65 Гц
|
Измерение тока
|
.. /5 А (1 А)
|
Минимальный рабочий ток
|
10 мА
|
Потребляемый ток
|
Ок. ...2,5 мА...10 мА
|
Напряжение переключения
|
Max ~250 В
|
Переключаемая мощность
|
Max 1000 Вт
|
Температура хранения
|
−20...60°C
|
Температура эксплуатации
|
−10...55°C
|
Модификации:
| Артикул |
Опция
|
52.08.002
|
6 релейных выходов
|
52.08.003
|
12 релейных выходов
|
52.08.005
| 6 транзисторных выходов
|
52.08.006
| 12 транзисторных выходов
|
52.08.007
| 6 транзисторных + 6 релейных выходов
|
52.08.008
| 12 релейных выходов + интерфейс RS-485
|
52.08.009
| 6 транзисторных + 6 релейных выходов + интерфейс RS-485
|
52.08.091
|
12 транзисторных выходов + интерфейс RS-485
|
Версия: 2016-01-21 - БАВ
