Прибор для измерения, регистрации и регулирования температуры и других физических величин
- Входные каналы: 3, 6
- Выходные реле: 0, 6
- Дисплей: сенсорный TFT, 4,3", 480×272 точки
- Время опроса всех каналов 0,1 с
- Интерфейсы: Modbus TCP/IP, опционально RS-232 или RS-422/485
- Слот для карт памяти SD, два USB-входа
- Защита: IP65

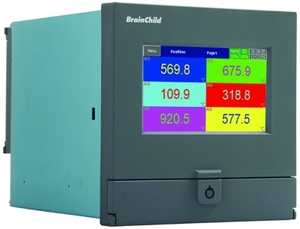

Электронный графический регистратор PR10 предназначен для измерения, регистрации и регулирования температуры и других физических величин
Особенности:
- Щитовой монтаж
- Встроенная память 256 МБ
- Прямое подключение принтера
- Подключение к сети интернет и электронной почте через регистратор
- Настраиваемые страницы дисплея
- 19 языков меню, включая русский
Технические характеристики:
| Параметр | Значение |
| Входные каналы | 3, 6 |
| Выходные реле | 0, 6 |
| Универсальные входы | Термопары: J, K, T, E, B, R, S, N, L, U, P, W5, W3, LR, A1, A2, A3, M
Термосопротивления: Pt50, Pt100, Pt200, Pt500, Pt1000, 50П, 100П, 50М, 100М, JPt50, JPt100, JPt200, JPt500, JPt1000, Ni1000
Аналоговые: ток 0 (4)...20 мА, напряжение: ±10 В |
| Время опроса всех каналов | 0,1 с |
| Дисплей | Сенсорный TFT, 4,3", 480×272 точки |
| Центральный процессор | ARM Cortex-A8, 1 Гц |
| Встроенная память | 256 МБ |
| Объем оперативной памяти | 256 МБ |
| Интерфейсы | Modbus TCP/IP
опционально RS-232 или RS-422/485 |
| Питание | ~90...250 В или =11...36 В |
| Условия эксплуатации | 0…50°C |
| Температура хранения | −30…70°C |
| Степень защиты | IP65 (лицевая панель)
IP20 (корпус) |
| Габаритные размеры | 144×144×189 мм |
| Размеры врезного отверстия | 137×137×171 мм |
Форма заказа модификаций PR10:
| Параметр | Значение |
| 1 – Модель | PR1003 (3 аналоговых входа)
PR1006 (6 аналоговых входов) |
| 2 – другие входы и выходы | 0: нет
1: 6 реле
3: 6 цифровых входов
6: 3 реле + 3 цифровых входа
7: 6 реле + 6 цифровых входов |
| 3 – питание | A: ~90...250 В, 50/60 Гц
D: =11...36 В |
| 4 –интерфейсы связи | 0: Ethernet
1: Ethernet + RS-232
2: Ethernet +RS-422/485 |
| 5 – программное обеспечение регистриатора | 0: стандартная версия
1: Plus version 1 (дополнительные каналы, ветви и FDA 21 CFR part 11)
2: Plus version 2 (настраиваемые дисплеи, поддержка ПО Panel Studio)
3: Plus version 3 (Plus version 1 + Plus version 2) |
| 6 – программное обеспечение для ПК | 1: Базовое ПО (Historical Viewer и Configuration)
2: Расширенное ПО Data Acquisition Studio (RealTime Viewer, Historical Viewer и Configuration) |
| 7 – тип монтажа, кабель питания, выключатель питания | 0: монтаж в щит, без кабеля питания, без выключателя питания
1: монтаж в щит, без кабеля питания, с выключателем питания
2: портативный, кабель питания UL&CSA, с выключателем питания
3: портативный, кабель питания VDE, с выключателем питания
4: портативный, кабель питания SAA, с выключателем питания
5: портативный, кабель питания BS, с выключателем питания
6: портативный, без кабеля питания, с выключателем питания
7: монтаж в щит, кабель питания UL&CSA, с выключателем питания
8: монтаж в щит, кабель питания VDE, с выключателем питания
9: монтаж в щит, кабель питания SAA, с выключателем питания
A: монтаж в щит, кабель питания BS, с выключателем питания |
| 8 –специальные опции | 00: нет
S1: карта памяти SD 16 ГБ
S2: карта памяти SD 32 ГБ |
