ПОИСК ПК - 10П Поисковый комплект для точного определения места повреждения
Комплект ПОИСК- 10П предназначен для точного (топографического) определения места повреждения изоляции кабеля акустическим и акустико-электромагнитным методами, а также места повреждения оболочки кабеля потенциальным методом.
Комплект применяется совместно с генератором высоковольтных импульсов. Принцип работы построен на фиксации акустических и электромагнитных сигналов, возникающих при искровом разряде в месте повреждения кабеля.
Благодаря современным технологиям и продуманной конструкции, локализация повреждений выполняется быстро, точно и с максимальным комфортом для оператора.

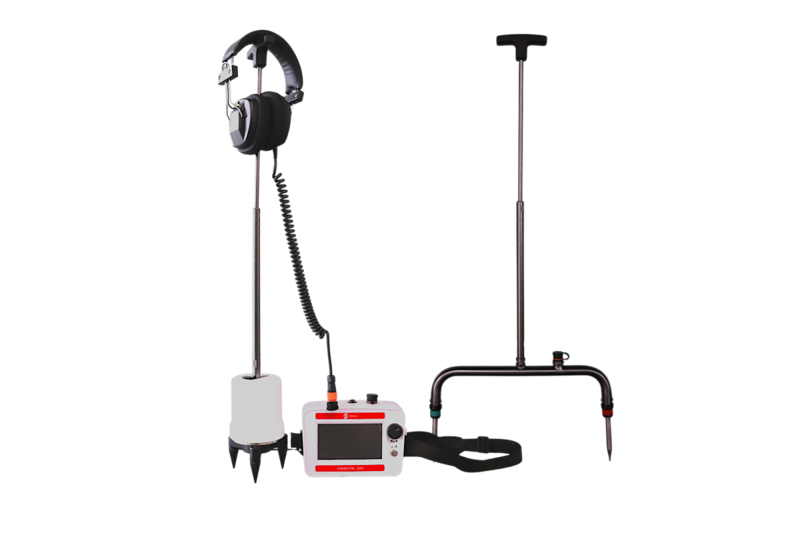

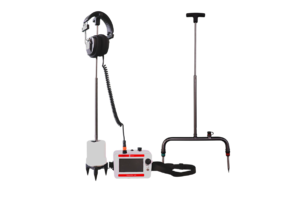

Основными элементами поискового комплекта являются: наземный микрофон, модуль управления, накладные наушники и А-рамка (для версии 10П).
Преимущества Поиск - 10П:
- Шумоподавление — современные алгоритмы обеспечивают чистое воспроизведение звука кабельного разряда даже в условиях высокого фонового шума (городская среда, промышленные зоны, транспортная инфраструктура, сильный ветер и т. д.).
- Сенсорный дисплей — удобное управление при помощи цветного жидкокристаллического сенсорного дисплея высокой яркости в сочетании с возможностью классического управления при помощи многофункциональной кнопки.
- Индикация местоположения кабеля — на дисплее отображается положение подземного кабеля и места повреждения относительно положения наземного микрофона, что позволяет с высокой точностью двигаться вдоль кабеля во время ОМП.
- Автоматическое отключение звука — при прикосновении к ручке наземного микрофона происходит отключение звука для повышения комфорта работы персонала и защиты слуха от сильных шумовых воздействий.
Особенности Поиск - 10П:
- высокая точность определения места повреждения (до 0,1 м.)
- автоматическая функция усиления сигнала
- дружественный интерфейс и удобная навигация по меню
- высокий класс пыле- влагозащиты (IP 54)
- автоматическое отключение при бездействии (в течение 5 минут)
- усовершенствованная компактная А-рамка для удобства работы одной рукой
- накладные наушники с хорошей звукоизоляцией
| Параметр | Значение |
|---|---|
| Методы точного ОМП | Акустический, Акустико-электромагнитный, Потенциальный |
| Диапазоны акустического канала | Полный: 80-1600 Гц Низкочастотный: 80-400 Гц Высокочастотный: 150-1600 Гц Полосовой: 200-600 Гц |
| Усиление сигнала | 128 дБ |
| Погрешность ОМП | 0,1 м |
| Управление | Сенсорный цветной ЖК дисплей и многофункциональная кнопка (энкодер) |
| Диагональ дисплея | 5 дюймов |
| Разрешение дисплея | 854 х 480 точек |
| Аккумуляторные батареи | 3200 мАч, Тип 18650, 4 шт |
| Длительность работы | более 10 часов |
| Степень защиты IP | 54 |
| Масса блока управления, кг | 0,8 кг |
| Масса наземного микрофона, кг | 1,3 кг |
| Длина соединительного кабеля | 1,53 м |
| Габариты блока управления (Ш х В х Г) | 175х120х75 мм |
| Габариты наземного микрофона | Ø110х90 мм |
| Температура эксплуатации | -20 - +65°C |
Комплект поставки Поиск – 10П:
- модуль управления с ремнем для переноски на шее
- наземный микрофон с телескопической рукояткой
- накладные наушники
- кабели подключения
- А-рамка
- многофункциональный гаечный ключ
- транспортировочный кейс
- зарядное устройство
- паспорт/руководство по эксплуатации
