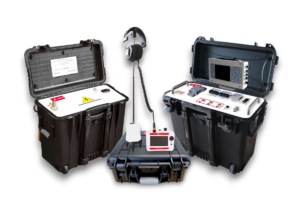

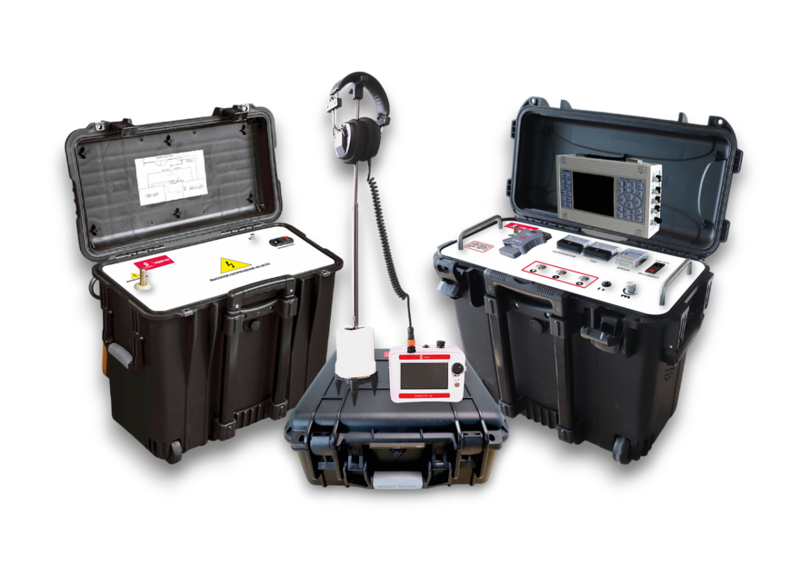

ПОИСК К - 35 Портативный комплект для определения мест повреждений кабельной линии

ПОИСК К - 35 – комплект приборов для определения мест повреждений (ОМП) кабельных линий всех типов изоляции современными беспрожиговыми методами.

Комплекты позволяют производить ОМП силовых кабелей 0,4-35 кВ с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

Использование беспрожиговых методов позволяет как сократить время ОМП, так и повысить точность и эффективность ОМП.

Реализованные методы ОМП:

• Предварительное ОМП кабелей:Точное ОМП акустическим / акустико - электромагнитным методом до 35 кВ
  • Импульсная рефлектометрия (TDR)
  • Импульсно-дуговой метод (ARC)
  • Метод колебательного разряда по току (ICM)
• Испытание изоляции и определение пробивного напряжения до 35 кВ

Преимущества:

• Портативность – вес модулей не более 25 кг и комплект может транспортировать один специалист
• Компактность – весь комплект можно перевезти в легковом автомобиле, снегоболотоходе или снегоходе
• Универсальность – каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно
• Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий
• Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: шахты, тоннели, удаленные месторождения, РУ в больших зданиях и т.д.

ПОИСК ГИ-35 с выходным напряжением до 35 кВ в сочетании с конденсатором 2 мкФ (энергия разряда до 1225 Дж) предназначен для ОПМ кабелей 0,4 – 35 кВ.

Комплект подходит пользователям с небольшим и средним кабельным хозяйством. Также актуально его применение в качестве дополнения к мобильной ЭТЛ, в которой отсутствуют беспрожиговые методы (модернизация ЭТЛ) или в качестве резервного комплекта.

Комплект поставки ПОИСК К-35:

• Генератор Поиск ГИ-35
• Присоединительное устройство Поиск ИДМ-40
• Присоединительное устройство ПОИСК ДТ-50
• Рефлектометр РЕЙС-305
• Поисковый комплект ПОИСК ПК - 10
• Комплект кабелей
• Комплект документации (паспорт, руководство по эксплуатации)
