ПОИСК ГИ-35 Портативный генератор высоковольтных импульсов
Портативный генератор Поиск ГИ-35 предназначен для точного определения мест повреждений акустическим методом (совместно с поисковым приемником ПОИСК-10 / ПОИСК-10П), проведения испытаний повышенным постоянным напряжением и определения пробивного напряжения повреждения (испытание на пробой). В составе комплекта ПОИСК К-16 и К-35 (с присоединительными устройствами и рефлектометром) позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного разряда по току.
ПОИСК ГИ-35 с выходным напряжением до 35 кВ в сочетании с конденсатором 2 мкФ предназначен для ОПМ кабелей 0,4 – 35 кВ.

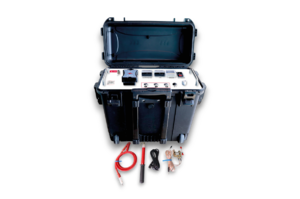

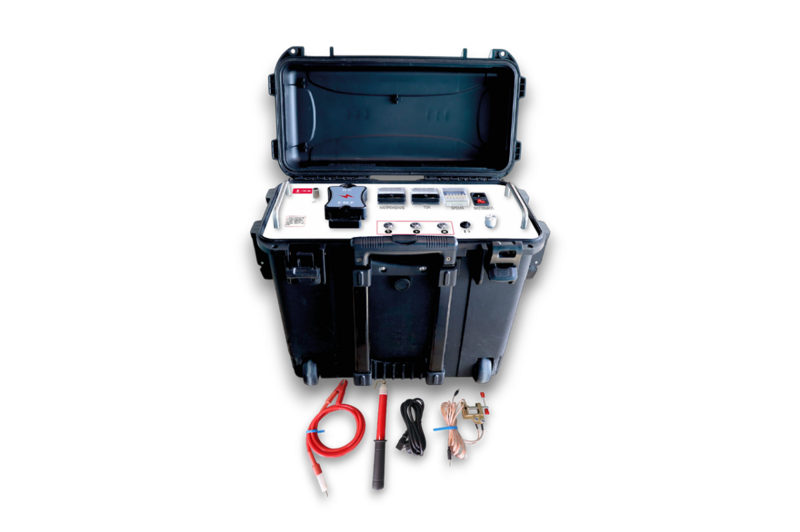

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройств, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.
Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения с индикацией выходного напряжения и тока. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.
Преимущества:
- портативное исполнение, масса ≤25 кг
- выходное импульсное напряжение до 16 кВ энергия разряда до 900 Дж
- возможность испытаний постоянным напряжением
- регулировка интервалов между импульсными разрядами
- автоматическая защита от перенапряжения, перегрузки по току и перегрева
- плавная регулировка напряжения с нуля
- ударопрочная, компактная и лёгкая конструкция для полевых работ
- устойчив к коротким замыканиям на землюдля полевых работ
Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы). Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.
Параметр | Значение |
---|---|
Выходное импульсное напряжение | 0-35 кВ |
Выходное постоянное напряжение | 0-32 кВ |
Ток короткого замыкания | 0-320 мА |
Энергия импульса | до 1225 Дж |
Емкость конденсатора | 2 мкФ |
Полярность выхода | отрицательная |
Класс мощности индикаторов | 1,5% |
Защита от перегрева | 65°C |
Питание | 220 B ±10%, 50 Гц ±2 Гц |
Диапазон рабочих температур | -25...+65°C |
Габариты, мм | 540×310×460 |
Масса, кг | ≤25 |
Комплект поставки:
- генератор Поиск ГИ-35
- сумка для кабелей
- кабель питания
- высоковольтный кабель
- заземляющий провод
- разрядная штанга
- комплект запасных предохранителей
- документация (паспорт, руководство по эксплуатации)
