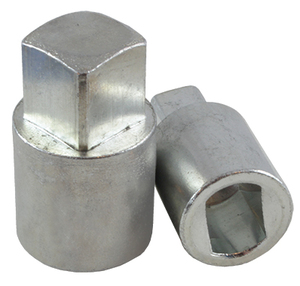

ПМКУ44-14/10-23, сталь, h=23/39мм

ПМКУ44-14/10-23, сталь, h=23/39мм
Артикул: 100006136
Цена по запросу За 1 шт.
В заказ

Монтажные крепежи КМКУ предназначены для присоединения приводов с ISO 5211 к шаровым кранам и дисковым поворотным затворам

Технические характеристики:
ПараметрЗначение
Квадрат штока 9×9...22×22 мм
МатериалСталь
Посадочный размер переходника – отверстие под плоско-параллельный шток (двустороннюю лыску)8-∅15...18-∅29 мм
Габаритные размеры

Модель Вес, г Размеры, мм
c∅ d∅ DH L □ M N
ПМКУ44-9/8-21 62 8 15 23 35 21 9 16
ПМКУ44-11/8-21 67 8 15 23 35 21 11 16
ПМКУ44-11/10-21 62 10 17 23 35 21 11 16
ПМКУ44-14/10-23 76 10 17 23 39 23 14 16
ПМКУ44-14/12-32 150 12 21 29 51 32 14 21
ПМКУ44-14/13-32 150 13 21 29 51 32 14 20
ПМКУ44-14/14-32 150 14 21 29 51 32 14 21
ПМКУ44-14/15-32 137 15 23 29 51 32 14 21
ПМКУ44-14/17-36 165 17 32 32 55 36 14 22
ПМКУ44-17/14-32 154 14 21 28 52 32 17 22
ПМКУ44-17/15-35 236 15 25 35 56 35 17 25
ПМКУ44-17/16-35 241 16 25 35 58 35 17 23
ПМКУ44-17/17-35 231 17 25 35 56 35 17 24
ПМКУ44-22/16-35 270 16 25 35 58 35 22 25
ПМКУ44-22/17-35 270 17 26 35 58 35 22 22
ПМКУ44-22/18-36 317 18 29 39 59 36 22 25
