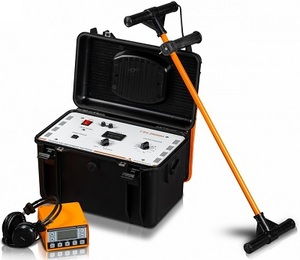

ПКИ-2500М Поисковый индукционный комплект
Поисковый индукционный комплект состоит из генератора звуковой частоты (ГЗЧ- 2500М) и индукционного поискового приемника (М-310).
Преимущества
- Высокая мощность генератора – 2500 ВA, при напряжении до 300 В и токе до 50 А,
- Режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц
- Широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений
- Защита от перегрузки с индикацией выходного тока
- Непрерывное автоматическое измерение глубины залегания и тока
- Портативное исполнение генератора в ударопрочном кейсе, а вес всего комплекта не более 14 кг.
Главной особенностью данного генератора звуковой частоты является высокая мощность, в сочетании с возможностью выдачи напряжения до 300 В и тока до 50 А. Эффективность применения генератора звуковой частоты в различных режимах во многом определяется силой выходного тока. Пропускание по кабелю больших токов помогает при трассировке кабеля или поиске подземных коммуникаций, даже в случае их глубокой прокладки. Также высокий ток и мощность генератора облегчают процесс поиска мест повреждения кабельных линий, особенно в случае недостаточного прожига места повреждения. Таким образом ток до 50 А дает возможность дожечь место повреждения с высоким переходным сопротивлением.
Поисковый приемник тоже обладает рядом преимуществ, такие как: низкотемпературный высококонтрастный дисплей, легкость в управлении и малый вес. Приемник осуществляет непрерывное измерение глубины залегания коммуникации и силы протекающего тока. Также приемник позволяет работать не только на рабочих частотах, но и в диапазоне частот 200-3500 Гц. Портативность и легкость комплекта ПКИ-2500М в сочетании с большой мощностью генератора ГЗЧ-2500 М делает его идеальным решением для применения на объектах любой удаленности и сложности.
| Параметр | Значение |
| Характеристики генератора звуковой частоты | |
| Выходная мощность в согласованном режиме, ВА | не менее 2500 |
| Максимальное выходное напряжение холостого хода, В | 300 |
| Максимальный выходной ток, А | 50 |
| Частота генерации, Гц | 1024/2048 |
| Частота модуляции, Гц | 1,5-3 |
| Количество ступеней согласования с нагрузкой, шт. | 12 |
| Диапазон сопротивления нагрузки, Ом | 0,5...150 |
| Согласование с сопротивлением нагрузки | Ручное |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Экран | Индикатор выходного тока |
| Защита | - защита от превышения нагрузки - защита от перегрева - гальваническая разводка сигнальной цепи |
| Класс защиты | IP 54 (с закрытой крышкой) |
| Частота питающей сети, Гц | 50 ± 2 |
| Потребляемая мощность, Вт | не более 3000 |
| Габаритные размеры, мм | 430х340х275 |
| Масса, кг | не более 12 |
| Характеристики приемника | |
| Активные частоты, Гц | 1024, 2048, 6562,5, 26 250
|
| Частоты, задаваемые пользователем, Гц | 200-35 000 |
| Максимально определяемая глубина залегания трассы, м | 6 |
| Точность определения глубины, см | 1 ±5%+10 |
| Точность отыскания, см | 10 |
| Время непрерывной работы без подогрева, ч | не менее 20 |
| Потребляемая мощность, без подогрева, Вт | не более 1,2 |
| Электропитание: встроенные аккумуляторы LiFePo | 4 шт. тип «18650» |
| Время зарядки аккумуляторов, ч | не более 4 |
| Габаритные размеры прибора (без сумки), мм | 135х80х150 |
| Масса прибора (включая аккумуляторную батарею), кг | 0,65 |
| Габаритные размеры антенны, мм | 780х230х40 |
| Масса антенны, кг | 0,65 |
Комплектация:
- генератор ГЗЧ-2500 в кейсе, с сумкой для кабелей
- испытательный кабель 2 шт по 5 м;
- кабели питания и заземления
- приемник М310 с сумкой
- сетевой адаптер
- индуктивный отборник
- емкостный отборник
- приемная антенна в чехле
- контактный штырь в чехле, с проводом для подключения
- документация (паспорт, руководство по эксплуатации, гарантийный талон на 12 месяцев)
