Модуль PD90-2/TD предназначен для совместного использования с высоковольтной СНЧ установкой HVA94 и представляет собой комбинированный измеритель ЧР и тангенса угла диэлектрических потерь.
- Измерение характеристик частичных разрядов в изоляции высоковольтного оборудования;
- Определение места локализации ЧР;
- Измерение высокого напряжения специальной формы инфранизкой частоты;
- Измерение тангенса угла диэлектрических потерь; Совместимость измерителя ЧР и тангенса угла диэлектрических потерь PD94-2/TD: HVA94, высоковольтная установка для испытания кабеля со спэ изоляцией
Технические характеристики:
- Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ 1-66
- Частота напряжения, Гц От 0,01 до 0,1 с шагом 0,01 Гц
- Пределы допускаемой основной относительной погрешности измерения напряжения, % ± 1
- Разрешение, кВ 0,1
- Диапазон измерений кажущегося заряда, нКл От 0 до 100
- Пределы допускаемой основной абсолютной погрешности измерения кажущегося заряда ± (0,03Qизм. + 5 пКл)
- Диапазон измерений силы тока, потребляемого объектом испытаний, мА 0-65
- Пределы допускаемой основной относительной погрешности измерения силы тока, % ± 1
- Разрешение, мкА 1
- Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь ± 1×10-4
- Разрешение ± 1×10-5
- Номинальная емкость конденсатора связи, нФ 1
- Полоса пропускания, МГц 100
- Электрическое питание 220 В; 50 Гц
- Температура окружающего воздуха, °С от – 5 до + 45
- Относительная влажность воздуха %

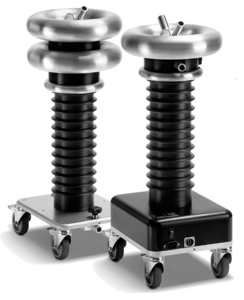

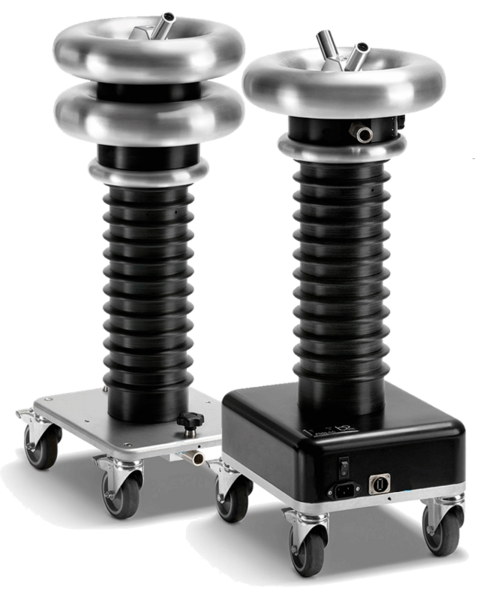

- Габариты конденсатора связи и детектора 300x250x710, Вес конденсатора связи и детектора 26,5
- Габариты конденсатора фильтра 300x250x770 Вес фильтра 16,5
Комплект поставки:
- Система измерение частичных разрядов с локализацией источника ЧР PD94-2/TD с модулем измерения тангенса угла диэлектических потерь;
- Измерительное устройство с ЖК экраном;
- Соединительный конденсатор на соответствующее напряжение кВ с высоковольтным фильтром;
- Соединительный блок;
- Предусилитель;
- Программное обеспечение;
- Калибратор;
- Кабели для определения местоположения частичного разряда;
