Система измерения частичных разрядов PD60-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 35 кВ.
Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля.
Определение мест повреждений методом измерения ЧР включает в себя:
- измерение интенсивности и уровня частичных разрядов
- программную обработку измерений в режиме реального времени
- режим работы «осциллограф»: наложенная синусоидальная форма волны испытательного высокого напряжения для определения типа дефекта
- локализация местонахождения дефекта методом измерения частичных разрядов.
Программное обеспечение позволяет:
- определять значения ЧР (в кулонах) в режиме реального времени
- строить диаграмму трассы кабельной линии с указанием места локализации ЧР
- строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации.
Установка определяет и записывает следующие параметры:
- калибровочный импульс и определение места локализация ЧР
- фоновые помехи и наводки (например на подстанции)
- напряжение возникновения частичных разрядов (PDIV): уровень частичных разрядов при напряжении 1,7 Uo
- напряжение прекращения (гашения) частичных разрядов (PDEV).
- Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
| Рабочее напряжение | синусоидальное | 1–44 кВ дейст./62 кВ пик. |
| частота | 0,1 Гц |

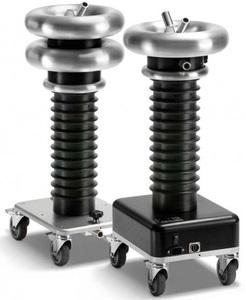

| Высоковольтный конденсатор | емкость | 1 нФ |
| размеры | 330×280×730 мм |
| вес | 20,7 кг |
| Высоковольтный фильтр | емкость | 1 нФ |
| размеры | 300×280×720 мм |
| вес | 19,9 кг |
| Фоновый уровень ЧР | ≤10 пКл |
| Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс |
| Максимальная длина линии | 100 км |
| Полоса пропускания импульсов ЧР | 100 MГц / аналоговый фильтр |
| Погрешность определения места повреждения кабеля | 1% |
| Разрешение определения места повреждения кабеля | |
| Входной импеданс | 10 kΩ / 50 пФ |
| Частота дискретизации | 200 MГц |
| Измерение ТанДельта | нет |
| Усиление при обработке сигнала | - 0 - 52 дБ (1 канал)
- 0 - 72 дБ (2-ой канал)
|
| Входное напряжение питания | 110-240 В / 50-60 Гц |
| Рабочая температура | от -5 °C до +45 °C |
