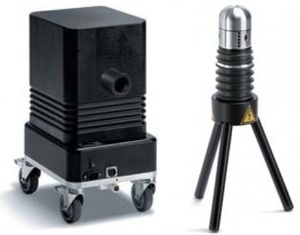

PD30-2/TD Комбинированная система «Измерение частичных разрядов с локализацией источника ЧР» со блоком «Измерение тангенса угла потерь TD», 23кВ состоит из PD30-2 и TD30

Комбинированная система PD30-2/TD состоит из PD30-2 и TD30.

Система измерения частичных разрядов  PD30-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением 6-10 кВ. Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля.

• измерение интенсивности и уровня частичных разрядов
• программную обработку измерений в режиме реального времени
• режим работы «осциллограф»: наложенная синусоидальная форма волны испытательного высокого напряжения для определения типа дефекта
• локализация местонахождения дефекта методом измерения частичных разрядов.
• Полное русифицированное программное обеспечение для обработки результатов

• Программное обеспечение позволяет: определять значения ЧР (в кулонах) в режиме реального времени, строить диаграмму трассы кабельной линии с указанием места локализации ЧР, строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации.

• Установка определяет и записывает следующие параметры: калибровочный импульс и определение места локализация ЧР, фоновые помехи и наводки (например на подстанции), напряжение возникновения частичных разрядов (PDIV):  уровень частичных разрядов при напряжении 1,7 Uo, напряжение прекращения (гашения) частичных разрядов (PDEV).
• Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
• Подавление помех
• Подробная информация о месте локализации и величине ЧР
• Графическое представление информации
• Пошаговый «мастер» процесса измерения
• Внесен в госреестр средств измерений РФ

  Рабочее напряжение	синусоидальное	1–24 кВ дейст./34 кВ пик.
  	частота	0,1 Гц
  Ток		1 А
  Высоковольтный конденсатор	емкость	1 нФ
  	размеры	300×250×486 мм
  	вес	29 кг
  Высоковольтный фильтр	емкость	4 нФ
  	размеры	встроенный
  	вес	-
  Фоновый уровень ЧР		≤10 пКл
  Диапазон скорости распространения импульса ЧР (v/2)		10–150 м/мкс
  Максимальная длина линии		100 км
  Полоса пропускания импульсов ЧР		100 MГц / аналоговый фильтр
  Погрешность определения места повреждения кабеля		1%
  Разрешение определения места повреждения кабеля		0,1 пКл 0,1 м
  Входной импеданс		10 kΩ / 50 пФ
  Частота дискретизации		200 MГц
  Измерение ТанДельта		нет
  Усиление при обработке сигнала		0 - 52 дБ (1 канал) 0 - 72 дБ (2-ой канал)
  Входное напряжение питания		100-240 В / 50-60 Гц
  Рабочая температура		от -5 °C до +45 °C

  Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD30 позволяет проводить испытание кабелей на 6-10 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.,
• Измерение тангенса угла диэлектрических потерь
• Компактность и легкость
• Простота в использовании
• Одновременное испытание и диагностика кабеля
• Передача данных на компьютер при помощи интерфейса Bluetooth
• Протокол по результатам диагностики
• Подключение оборудования одним проводом
• Внесен в госреестр средств измерений РФ
