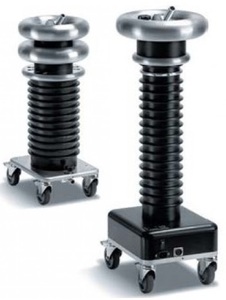

Система измерения частичных разрядов PD120-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 110 кВ.
Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля.
- измерение интенсивности и уровня частичных разрядов
- программную обработку измерений в режиме реального времени
- режим работы «осциллограф»: наложенная синусоидальная форма волны испытательного высокого напряжения для определения типа дефекта
- локализация местонахождения дефекта методом измерения частичных разрядов.
- определять значения ЧР (в кулонах) в режиме реального времени
- строить диаграмму трассы кабельной линии с указанием места локализации ЧР
- строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации.
- калибровочный импульс и определение места локализация ЧР
- фоновые помехи и наводки (например на подстанции)
- напряжение возникновения частичных разрядов (PDIV): уровень частичных разрядов при напряжении 1,7 Uo
- напряжение прекращения (гашения) частичных разрядов (PDEV).
- Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
