Прибор для измерения и регистрации температуры и других физических величин, а также для управления технологическими процессами
- Интерфейс RS-485 (протокол Modbus RTU)
- Встроенная память: 4 МБ (до 1 000 000 значений)
- Количество каналов: 2
- Дополнительно возможна защита IP65 с помощью всепогодного кожуха (приобретается отдельно)
- Защита: IP20
- Госреестр № 34901-12

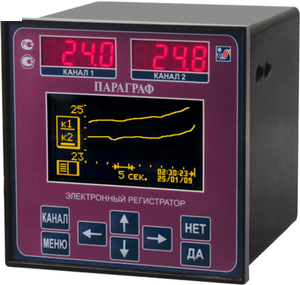

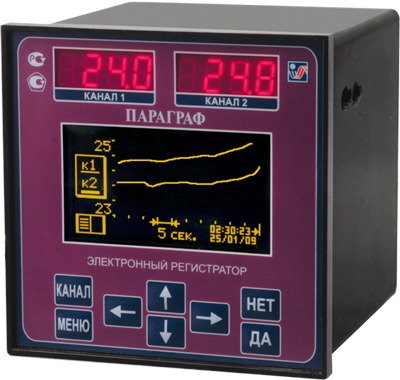

Электронный регистратор «ПАРАГРАФ PL20» предназначен для измерения и регистрации температуры и других физических величин, для управления технологическими процесса, а также для создания SCADA-систем, систем сбора данных и замкнутых систем автоматического управления технологическими процессами.Особенности:- 2 универсальных гальванически развязанных канала измерения (более 40 типов подключаемых датчиков)
- 2 цифровых СД-индикатора
- 2 дискретных входа, 4 выходных устройства
- 2 канала ЦАП (14 бит, выход 0(4)...20 мА, 0...5 мА, 0...1(10) В)
- 5 ПИД-регуляторов (3 на дискретные выходы и 2 на ЦАП)
- Два независимых программных регулятора, 6 программ до 10 шагов, программируемые длительность и тип шага,индивидуальные параметры ПИД-регулирования на каждом шаге
- Встроенные блоки питания датчиков =24 В, 30 мА
- ЖК- или OLED-дисплей 2,6" с разрешением 128×64 точки
- Отображение параметров в виде графиков и цифр
- Интуитивно понятный мультиязычный графический интерфейс
- Двойная математическая обработка (23 варианта математических операций)
- Время опроса всех каналов 0,1 с…10 мин
- Психрометр, измеритель-регистратор температуры и влажности с датчиком СПРУТ ТВ-03
- Бесплатное ПО: ОРС-сервер, конфигуратор прибора, программа чтения архивов
Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика
Технические характеристики:
| Параметр | Значение | Погрешность |
| Входные сигналы | Термосопротивления | 50М, 100М: −200…200°С
53М: −50…180°С
Cu50, Cu100: −50…200°С
46П: −200…500°С
50П, 100П, 500П, Pt50, Pt100, Pt500, Pt1000: −200…850°С
100H: −60…180°С
0…50 Ом, 0…100 Ом, 0…320 Ом, 0…500 Ом, 0…1000 Ом, 0…2000 Ом, 0…3000 Ом, 0…3250 Ом, 0…3900 Ом | ±0,1% |
| Термопары | ТХА (K): −180…1370°С
ТХК (L): −200…800°С
ТЖК (J): −210…1200°С
ТХКн (E): −230…1000°С
ТМК (M): −200…100°С
ТМКн (T): −230…400°С
ТНН (N): −210…1300°С
ТПП (S): −50…1760°С
ТПП (R): 0…1760°С
ТПР (B): +300…1820°С
ТВР (A1): 0…2500°С
ТВР (A2): 0…1800°С
ТВР (A3): 0…1800°С | ±0,2% |
| Аналоговые | Ток I: 0…5 мА, 0(4)…20 мА
Напряжение U: 0(−10)…10 мВ, 0…20 мВ, 0(−50)…50 мВ, 0…75 мВ, 0(−100)…100 мВ, 0…1 В | ±0,2% |
Выходные сигналы | Дискретные | Реле ~5 А, 220 В
Драйвер оптосимистора ~50 мА, 220 В
Оптотранзистор с открытым коллектором =200 мА, 50 В
Выход для управления твердотельным реле =50 мА, 8 В
Внимание! Все доступные для покупки на сайте модификации оборудованы 4 выходными реле. Для заказа прибора с другими выходными сигналами свяжитесь с нашими менеджерами. |
| Аналоговые | 0(4)…20 мА, 0…5 мА, 0…1(10) В |
| Дисплей | ЖК или OLED 2,6" с разрешением 128×64 точки |
| Интерфейс | RS-485 |
| Память | 4 МБ (до 1 000 000 значений) |
| Потребляемая мощность | 15 ВА |
| Питание | ~220 В (±10%), или =24 В, или =12 В |
| Условия эксплуатации | Температура | 5…45°С |
| Влажность | ≤ 80%RH |
Габаритные размеры,
размеры врезного отверстия | 96×96×100 мм 93×93 мм |
