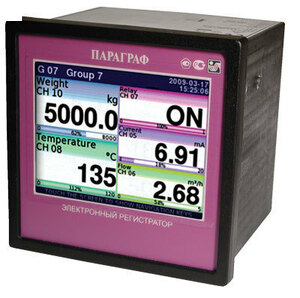

Электронный регистратор «ПАРАГРАФ PL2» предназначен для измерения, регистрации и регулирования температуры и других физических величинОсобенности:
- Гибкая модульная структура: прибор комплектуется необходимым набором модулей ввода-вывода под задачу заказчика
- Встроенная ОС на основе Linux
- Цветной TFT-дисплей с сенсорной панелью
- Отображение параметров в виде числовых значений, столбчатых или круговых диаграмм, графиков
- Математическая обработка
- Базовый блок включает в себя:
-главный процессор;
-дисплей с сенсорным экраном;
-импульсный источник питания =19…50В, ~16…35, ~/=85…260 В;
-базовые интерфейсы связи (USB и RS-485);
-слот D для расширенного модуля связи (дополнительный USB Host, RS-485, RS-485/RS-232 и Ethernet)
Входные модули для установки в слоты A, B, C
Выходные модули для установки в слоты A, B, C
Коммуникационные модули для установки в слот D
Технические характеристики:
| Параметр | Значение | Погрешность |
| Входные сигналы | Термосопротивления (ТС) | Cu50, Cu100: −50…200°С | ±0,73%; ±0,37% |
| Cu'50, Cu'100: −200…200°С | ±0,4%; ±0,2% |
| Pt100, Pt'100, Pt500, Pt1000: −100…600°С | ±0,14%; ±0,12%; ±0,3%; ±0,14% |
| Pt'50, Pt'500: −200…600°С | ±0,25% |
| Ni100, Ni500, Ni1000: −60…180°С | ±0,3%; ±0,58%; ±0,3% |
| Термопары (ТП) | ТХА (K): −200…1370°С | ±0,51% |
| ТХК (L): −200…800°С | ±0,44% |
| ТЖК (J): −210…1200°С | ±0,44% |
| ТХКн (E): −200…1000°С | ±0,4% |
| ТМКн (T): −200…400°С | ±0,31% |
| ТНН (N): −200…1300°С | ±0,8% |
| ТПП (S, R): −50…1768°С | ±0,41%; ±0,47% |
| ТПР (B): +250…1820°С | ±0,96% |
| Аналоговые | Ток I: 0(4)…20 мА, −20…30 мА, 3…30 мА
Напряжение U: 0(1)…5 В, 0(2)…10 В, −2…13 В, −10…25 мВ, −10…100 мВ, 0…600 мВ, −30…30 мВ, −120…120 мВ | ± 0,25% |
| Выходные сигналы | Дискретные | Реле (нормально открытое) ~1 А, 250 В
Реле (перекидные контакты) ~5 А, 250 В
Выход для управления твердотельным реле =10 мА, 30 В |
| Аналоговый | 4…20 мА |
| Дисплей | Графический сенсорный 3,5" с разрешением 320×240 точек |
| Интерфейс | RS-485, RS-485/RS-232 (Modbus-RTU), USB Host, USB Device, Ethernet |
| Память | 1,5 ГБ (до 250 000 000 значений) |
| Встроенный источник питания | =24 В |
| Потребляемая мощность | 15 ВА |
| Питание | =19…50 В, ~16…35 В или ≅85…260 В |
| Условия эксплуатации | Температура | 0…+50°С |
| Влажность | ≤ 90%RH |
| Габаритные размеры (В×Ш×Г) | 96×96×100 мм |
| Размеры врезного отверстия (В×Ш) | 90,5×90,5 мм |
Описание модулей:Прибор имеет 1 слот для модулей питания, 1 слот для интерфейсного модуля и 3 слота для установки различных модулей измерительных входов и выходов, что позволяет создать структуру, идеально подходящую для выполнения задач заказчика.
| Модуль | Описание | Подходящие слоты |
| USB | Порт USB | слот D |
| ETU | USB-Host, Ethernet | слот D |
| ACM | RS-485, RS-485/RS-232, USB, Ethernet 10 Мбит/с | слот D |
| UN3 | 3 универсальных изолированных входа | слоты A, B, C |
| I16 | 16 входов измерения тока | слоты A, B, C |
| IS6 | 6 изолированных входов измерения тока 4…20 мА | слоты A, B, C |
| U16 | 16 входов измерения напряжения | слоты A, B, C |
| UI4 | 4 входа измерения тока + 4 входа измерения напряжения | слоты A, B, C |
| UI8 | 8 входов измерения тока + 8 входов измерения напряжения | слоты A, B, C |
| UI4N8 | 4 входа измерения тока + 4 входа измерения напряжения + 8 датчиков температуры NTC | слоты A, B, C |
| UI4D8 | 4 входа измерения тока + 4 входа измерения напряжения + 8 цифровых входов | слоты A, B, C |
| RT4 | 4 входа для термосопротивлений | слоты A, B, C |
| TC4 | 4 входа для термопарных датчиков | слоты A, B, C |
| ТС8 | 8 входов для термопарных датчиков | слоты A, B, C |
| D8 | 8 цифровых изолированных входов | слоты A, B, C |
| D16 | 16 цифровых изолированных входов | слоты A, B, C |
| CP2 | Оптоизолированный универсальный 2-канальный счетчик | слоты A, B, C |
| CP4 | Оптоизолированный универсальный 4-канальный счетчик | слоты A, B, C |
| HM2 | Изолированный 2-канальный счетчик времени наработки | слоты A, B, C |
| HM4 | Изолированный 4-канальный счетчик времени наработки | слоты A, B, C |
| FT2 | 2 импульсных входа с расходомера и 2 входа измерения тока | слоты A, B, C |
| FT4 | 4 импульсных входа с расходомера и 4 входа измерения тока | слоты A, B, C |
| FI2 | 2 входа измерения тока с расходомера и 2 входа измерения тока | слоты A, B, C |
| FI4 | 4 входа измерения тока с расходомера и 4 входа измерения тока | слоты A, B, C |
| R81 | 8 релейных выходов ∼1 А, 250 В | слоты A, B, C |
| R45 | 4 релейных выхода ∼5 А, 250 В | слот C |
| S8 | 8 SSR-выходов | слоты A, B, C |
| S16 | 16 SSR-выходов | слоты A, B, C |
| IO2 | 2 токовых выхода 4…20 мА | слоты B, C |
| IO4 | 4 токовых выхода 4…20 мА | слоты B, C |
