Осциллограф OX 9302 BUS
pdf технические характеристики
120.37 КБ
Артикул: ox9302-bus
Заказать метрологическую поверку
| Число каналов | 2 |
| Полоса пропускания | 300 МГц |
| Максимальная частота дискретизации | 2,5 ГГц |
| Максимальный объем памяти | 1 ГБ (100 кБ/кан) |
| АЦП (бит) | 12 |
| Сопротивление входа | 1 МОм/ 12 пФ |
| Особенности | Серия SCOPIX IV, изолированные входы (сфера «Анализ промышленных сетей ПД»), «6 в 1» (осциллограф, мультиметр, регистратор и анализатор гармоник, анализатор протоколов, ваттметр). Цифровой осциллограф (2,5 мВ/ дел… 200 В/дел. 1 нс/дел… 200 с/ дел.).Авто- (10 параметров «Time» + 9 параметров «Level») и курсорные измерения. Расширенные функции измерений (математика), мощность, гармоники (до 63-й) в диапазоне 40…450 Гц. Запись опорных осциллограмм (4), анализ формы по шаблону, растяжка (Zoom) по горизонтали х200. По вертикали х16. Режим отображения - точки, интерполяция, огибающая (Envelope), усреднение (2/4/16/64), послесвечение (Persistence). Мультиметр (Кан1) напряжение (DC,AC, AC+DC), R, C, частота, мощность (опция), тест диода/ p-n до 800 Впост/ 600 В скз, сопротивление до 32 МОм, ёмкость до 5 мФ, частота до 200 кГц. Опционально - измерения переменного тока до 80/ 300/ 3000 А пост., ток 4- 20 мА, температура -100… +500/ + 1250 °С (дополнительный датчик температуры), напряжение до 1000 В (доп. дат. U). Регистратор (поддержка SD-карт 2 ГБ…2 ТБ) выборка 0,2 сек. Электрический рейтинг CAT III / 600 В. Время автономной работы ~5 часов (Li-Ion). Осциллограф OX 9302 BUS дополнительно оснащен функцией измерений параметров интерфейсов (шин) передачи данных транспортных средств (автомобили), объектов связи и телекоммуникаций, электроники, промышленности, систем управления освещением, коммуникаций зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB) |
| Интерфейс | Ethernet (изолир.), USB (изолир.), micro SD, Wi-Fi (android APPLI) |
| Дисплей | сенсорный цветной TFT (WVGA), диагональ 18 см, разреш. 800х480 |
| Масса (кг) | 2,4 (с аккумуляторной батареей) |

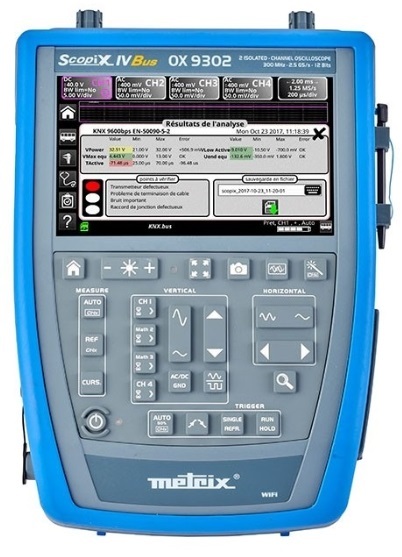

Портативный осциллограф-мультиметр высокого разрешения OX9302-BUS
Осциллограф можетт работать в 5 режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ, АНАЛИЗАТОР ГАРМОНИК, АНАЛИЗАТОР ПРОТОКОЛОВ, ВАТТМЕТР
Осциллограф высокого разрешения - АЦП 12 бит
4 изолированных канала
Полоса пропускания 300 МГц, частота дискретизации 2,5 гвыб/с
В режиме ОСЦИЛЛОГРАФ прибор обеспечивает визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы имеют функции: автоматической настройки для получения осциллограммы, автоматических измерений 20 амплитудных и временных параметров, курсорных измерений, допускового контроля, математических операций, включая быстрое преобразование Фурье (БПФ), набор стандартных функций.
В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного до 800 В и переменного тока до 600 Вскз, сопротивление постоянному току до 32 МОм, электрическую емкость до 5 мФ, частоту до 200 кГц, можно проверить полупроводниковые компоненты, целостность цепей. Для измерений температуры используются внешние датчики в виде термопар (К) или термопреобразователей сопротивления (Pt100). Для измерений силы тока и мощности в одно- и трехфазных сетях осциллографы оснащаются токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX, MiniAmpFLEX.
В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды. Осциллографы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (100 000 измерений) и автоматическое протоколирование фактов и времени неисправности. Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).
В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала до 63. Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.
Осциллограф OX 9302-BUS дополнительно оснащен функцией измерений параметров интерфейсов (шин) передачи данных транспортных средств (автомобили), объектов связи и телекоммуникаций, электроники, промышленности, систем управления освещением, коммуникаций зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB)
Для реализации режима ВАТТМЕТР требуются опциональные токовые клещи
HX0034 - токоизмерительные клещи от 20 мA-80 A / полоса пропускания 500 kГц с разъемом Probix
HX0072 - клещи гибкие AmpFLEX от 0,5 A до 3 кA / полоса пропускания 200 кГц
HX0073 - клещи гибкие мини Probix Mini AmpFlex от 0.5 до 300 A/ полоса пропускания 3MГц
Осциллограф можетт работать в 5 режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ, АНАЛИЗАТОР ГАРМОНИК, АНАЛИЗАТОР ПРОТОКОЛОВ, ВАТТМЕТР
Осциллограф высокого разрешения - АЦП 12 бит
4 изолированных канала
Полоса пропускания 300 МГц, частота дискретизации 2,5 гвыб/с
В режиме ОСЦИЛЛОГРАФ прибор обеспечивает визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы имеют функции: автоматической настройки для получения осциллограммы, автоматических измерений 20 амплитудных и временных параметров, курсорных измерений, допускового контроля, математических операций, включая быстрое преобразование Фурье (БПФ), набор стандартных функций.
В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного до 800 В и переменного тока до 600 Вскз, сопротивление постоянному току до 32 МОм, электрическую емкость до 5 мФ, частоту до 200 кГц, можно проверить полупроводниковые компоненты, целостность цепей. Для измерений температуры используются внешние датчики в виде термопар (К) или термопреобразователей сопротивления (Pt100). Для измерений силы тока и мощности в одно- и трехфазных сетях осциллографы оснащаются токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX, MiniAmpFLEX.
В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды. Осциллографы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (100 000 измерений) и автоматическое протоколирование фактов и времени неисправности. Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).
В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала до 63. Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.
Осциллограф OX 9302-BUS дополнительно оснащен функцией измерений параметров интерфейсов (шин) передачи данных транспортных средств (автомобили), объектов связи и телекоммуникаций, электроники, промышленности, систем управления освещением, коммуникаций зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB)
Для реализации режима ВАТТМЕТР требуются опциональные токовые клещи
HX0034 - токоизмерительные клещи от 20 мA-80 A / полоса пропускания 500 kГц с разъемом Probix
HX0072 - клещи гибкие AmpFLEX от 0,5 A до 3 кA / полоса пропускания 200 кГц
HX0073 - клещи гибкие мини Probix Mini AmpFlex от 0.5 до 300 A/ полоса пропускания 3MГц
