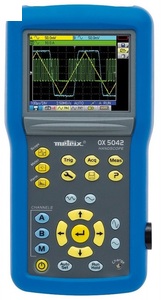

Артикул: ox5042-c
Заказать метрологическую поверку
- Тип дисплея осциллографа 3,5” цветной TFT ЖК-экран – разрешающая способность 320x240 – светодиодная подсветка экрана
- Режим просмотра 2 500 действительных точек захвата на экране
- Количество сциллограмм на экране
- 2 обновляемых + 2 образцовых + след памяти
- или математическое вычисление
- Команды панели управления
- Прямая регулировка с передней панели,
- экранное меню при помощи браузера (основные
- и дополнительные без “скрытых меню”)
- Встроенная интерактивная функция HELP 11языков: французский, англ., нем., испанский, итальянский, шведский, румынский, русский, финский, польский, датский
- Канал вертикального отклонения
- Полоса пропускания 40 МГц
- Ограничитель полосы частот 1,5 MГц, 5 кГц
- Количество каналов 2 полностью изолированных канала
- Входной импеданс 1 MОм ± 0,5%, приблизит. 17 пФ
- Максимальное входное напряжение 600 В CAT III – Снижение минус 20 дБ на декаду от 100 kГц
- Чувствительность по вертикали от 5 мВ до 200 В /дел.
- Канал горизонтельной развертки
- Скорость развертки (чувствительность по горизонтали) от 25 нс/деление до 200 с /деление – Roll режим от 100 мс/деление до 200 с/деление
- Горизонтальное масштабирование (zoom) коэффициент масштабирования: x 1, x 2, x 5
- Триггер
- Режимы Автоматический, обычный, одиночный и triggered Roll
- Виды по краю, ширина импульса (20 нс – 20с)
- Связь AC или DC (в зависимости от связи на канале триггера) - ВЧ, НЧ или подавление шумов
- Чувствительность ≤ 1,2 делений пик-пик до 40 MГц
- Цифровая память
- Максимальная скорость выборки 2 Гвыб./с в ETS режиме (режим повторяющихся сигналов)– 50 Mвыб./с на каждый канал для одиночных сигналов
- Вертикальное разрешение 9 бит
- Объем памяти 2500 точек на канал
- Пользовательская (оперативная) память 2 Мб для хранения файлов: след (TRC)., Текст (TXT)., Конфигурации (CFG.), Графических файлов (BMP)
- GLITCH режим (аппаратный сбой) длительность ≥ 20 ns – 1 250 Min/Max пар
- Режимы дисплея режим Envelope (огибающая), Averaging (режим усреднения, коэфф. от 2 до 64) и XY (векторный)
- Другие функции
- Математические функции инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование)
- Курсорные измерения 2 курсора: V, T, dV, dt одновременно –Разрешающая способность 12 бит, 4 –разрядный индикатор
- Автоматические измерения 18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы
- Режим мультиметра
- Общие характеристики 2 канала, 8000 ед. мл. разр. + мин / макс осциллограмма - Графическая запись 2700 измерений (от 5 мин до 1 месяца)
- Режимы работы абсолютный или относительный режим (absolute, deviation, ref, ref%) –Мониторинг (мгновенные значения, Min, Max, Avg)
- AC, DC и AC+DCнапряжения Диапазоны от 600RMS мВ до 600 ВRMS, от 800 мВ до 800 ВDC –погрешность для ВDC - 1% от показаний +20 емр – 50 kГц полоса частот
- Сопротивление Диапазон от 80 Ом до 32 MОм – погрешность 2% от показаний + 10 емр – 10 мс быстрая проверка целостности цепи
- Емкостное сопротивление Диапазоны от 5 нФ до 5 мФ –основная погрешность - 2% от показаний +10 емр
- Другие измерения Частота, скорость вращения, 3,3 В проверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком)
- Мощность
- Измерения Значения активной мощности по одной фазе или по сбалансированным 3 фазам (с- или без нейтрали), с одновременным отображением тока
- Режим анализатора гармоник
- Многоканальный анализ 2 канала, 31порядок, основная частота от 40 Гц до 450 Гц
- Одновременные измерения среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (%основной, фаза, частота, VRMS)
- Общие характеристики
- Снимки экрана до 100 файлов в стандартном “.bmp” формате, просматриваемых на осциллографе
- Передача данных на ПК Изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK)
- Источник питания 6 LR6 или 6 AA NiMh батарей – Срок службы батарей – до 8 часов 30 мин– универсальный сетевой адаптер, изолированный от каналов –Быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин
- Безопасность/Электромагнитная совместимость Безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006
- Механические характеристики Размеры: 214 x 110 x 57мм – Вес: 1,2кг с батареями–ударопрочный корпус из эластомера, степень защиты IP54
