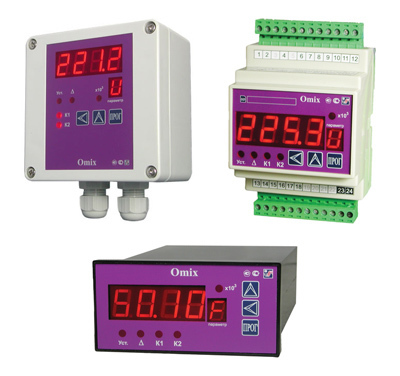

Измеритель параметров однофазной сети Omix MX-1(R)-0.5-RS485 предназначен для измерения и индикации электрических параметров однофазной сети переменного тока
Особенности:
- Возможность подключения трансформаторов тока и напряжения
- СД-индикатор
- 2 логических управляющих выходных устройства: реле, оптосимистор, оптотранзистор, твердотельное реле
- Интерфейс RS-485, Modbus-RTU, ЩЗС-сервер в комплекте
- Класс точности 0,5
Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика
Технические характеристики:
| Параметр | Значение |
| Напряжение питания | ~220 В +10/−15%, 50 ± 1 Гц |
| Потребляемая мощность | < 5 Вт |
| Количество выходных реле | 2 |
| Нагрузочная способность реле | ~10 А, 220 В/=8 А, 28 В |
| Нагрузочная способность оптосимисторов | ~1 А, 220 В (50 мА длительно) |
| Нагрузочная способность транзистора с ОК | =200 мА, 50 В |
| Нагрузочная способность аналогового выхода | ≤ 500 Ом (4...20 мА)
≤ 2000 Ом (0...5 мА)
≤ 500 Ом (0...20 мА)
≥ 650 Ом (0...10 В)
≥ 65 Ом (0...1 В) |
| Предел допускаемой приведенной погрешности генерации тока для токового выхода | ±0,5% |
| Выходной сигнал для управления твердотельным реле | =6...24 В, 30 мА |
| Масса прибора | Не более 0,2 кг |
| Габаритные размеры и степень защиты корпуса | Щитовой 96×48×100 мм IP20
На DIN-рейку 72×112×60 мм
Настенный 100×100×55 мм |
Измеряемые параметры:
| Наименование параметра | Диапазон измерений | Предел приведенной погрешности |
| Прямое подключение | Подключение с использованием трансформаторов |
| Переменное напряжение | ~5...500 В | ~5...5000 кВ | ±0,5% |
| Переменный ток | ~0...5 А | ~0...50 кА | ±0,5% |
| Активная мощность | 0...2500 Вт | 0...10 МВт | ±1,0% |
| Реактивная мощность | 0...2500 ВАР | 0...10 МВАР | ±1,0% |
| Полная мощность | 0...2500 ВА | 0...10 МВА | ±1,0% |
| Коэффициент мощности cos φ | 0...1 | 0...1 | ±2% |
| Частота | 15...120 Гц | 15...120 Гц | ±0,5% |
Логические управляющие выходы:
| Обозначение выхода | Описание |
| К | Управляющий выход типа реле |
| S | Управляющий выход типа оптосимистор |
| T | Управляющий выход типа оптотранзистор |
| U | Выход для управления твердотельным реле |
Аналоговые выходы:
| Обозначение выхода | Описание |
| I420 | Один аналоговый выход ЦАП 4...20 мА |
| 2I420 | Два аналоговых выхода ЦАП 4...20 мА |
| U | Один универсальный аналоговый выход ЦАП (4...20 мА, 0...5 мА, 0...20 мА, 0...10 В, 0...1 В) |
| UI420 | Один универсальный аналоговый выход и один аналоговый выход ЦАП 4...20 мА |
| 2U | Два универсальных аналоговых выхода |
Напряжение питания:
- АС220: ~220 В, 50 Гц
- АСХ220: ~85...245 В, 50...60 Гц
Условия эксплуатации:
- Температура окружающего воздуха: +5...50°С
- Относительная влажность окружающего воздуха: 45...80%RH, без конденсации влаги
- Атмосферное давление: 84...107 кПа
- Питание: ~220 В +10/−15%, частота 50 ± 1 Гц
