Устройство защиты электродвигателя МТД (монитор тока двигателя) предназначено для измерения тока, а также защитного отключения трехфазных электродвигателей в сети переменного тока 50 Гц, напряжением 220/380 В и номинальными токами от 5 до 250 А. Применена автоматическая настройка на рабочий ток электродвигателя.

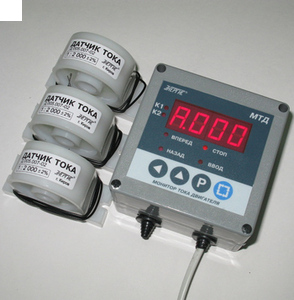

МТД комплектуются тремя тороидальными датчиками тока. Возможны настройка по заводским уставкам и автоматическая настройка на номинальный ток электродвигателя (5…250А), что позволяет применять МТД для защиты трехфазных электродвигателей мощностью до 100 кВт. Длина линии, соединяющей МТД с датчиками тока, не более 30 м.
Содержит два выходных реле для возможности работы с реверсивной схемой управления эл.двигателем. Для управления без реверса используется одно реле.
МТД защищает электрооборудование от аварийных ситуаций:
- превышение номинального тока в 4 раза;
- перегрузка недопустимой продолжительности;
- недогрузка по току;
- обрыв фазы по току.
При этом конкретные величины уставок срабатывания задаются на месте эксплуатации вручную или автоматически. Информация о настройках сохраняется при отключении питания.
На передней панели МТД расположены – 4-х разрядный цифровой индикатор, кнопки программирования и управления режимами, индикаторы режимов работы и состояния выходных реле. Прибор изготавливается в двух вариантах корпусов – настенный (размер 93х93х65 мм, IP44) и DIN-реечный (105х90х65 мм, IP20). Гарантийный срок эксплуатации 24 месяца.
