MOB80X50, ? цилиндра: 80мм. L штока: 50мм., Вес: 1944г. A03867

MOB80X50, ? цилиндра: 80мм. L штока: 50мм., Вес: 1944г. A03867
MOB80X50, ? цилиндра: 80мм. L штока: 50мм., Вес: 1944г. A03867
Артикул: 100006570
Цена по запросу За 1 шт.
В заказ

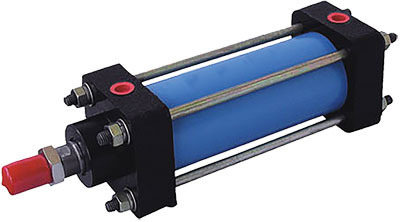

Гидроцилиндр MOB для преобразования энергии давления рабочей жидкости в механическое линейное перемещение
Технические характеристики:

ПараметрЗначение
Тип цилиндра Двустороннего действия
Рабочая среда Гидравлическое масло
Рабочее давление0,3…6,86 МПа
Максимальное допустимое давление 13,73 МПа
Диаметр цилиндра 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
Диаметр штока16 мм, 20 мм, 25 мм, 32 мм, 40 мм
Длина штока 50…500 мм
Присоединение G¼"...G½"
Рабочая температура −10…80°C
Материал корпуса Нержавеющая сталь


Таблица расчетной выходной силы при рабочем давлении 6,86 МПа:

Диаметр цилиндра, мм Диаметр штока, мм
Направление движения
Площадь получения давления, см²Выходное усилие, кг
32 16 толчок 8,03 55,11
тяга 6,03 41,38
40 20 толчок12,56 86,3
тяга 6,42 64,72
50 20 толчок 19,62 170,34
тяга 16,48 112,78
63 25 толчок 31,16 213,78
тяга 26,25 179,95
80 32 толчок 50,24 344,8
тяга 42,20 289,69
100 40 толчок 78,50 538,88
тяга 65,94 452,67

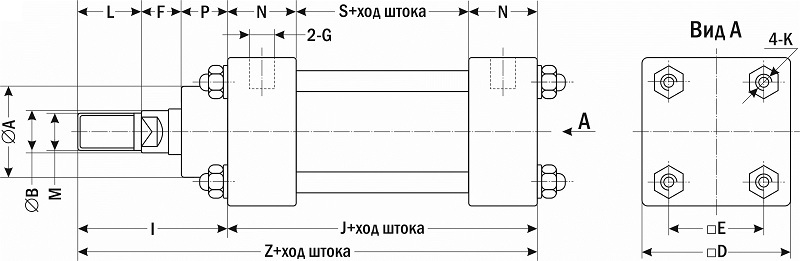

Габаритные размеры

Диаметр, мм Размеры, мм
∅ A ∅ B M ☐D ☐E LF P
32 35 16 M14×1,552 36 28 10 15
40 40 20 М16×1,564 45 28 17 20
50 45 20 М16×1,570 50 28 17 20
63 52 25 М22×1,585 60 40 20 30
80 62 32 М26×1,5105 74 40 20 32
100 78 40 М30×1,5120 89 45 20 32
Диаметр, мм Размеры, мм
N I J K S Z G
32 25 53 100 M8 50 153 G¼"
40 30 65 110 M8 50 175 G⅜"
50 30 65 110 M10 50 175 G⅜"
63 31 90 112 M10 50 202 G⅜"
80 37 92 129 M12 55 221 G½"
100 37 97 129 M12 55 226 G½"
