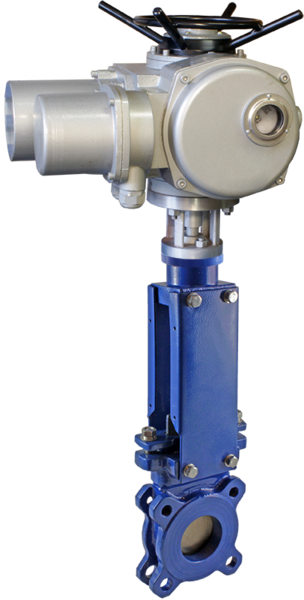

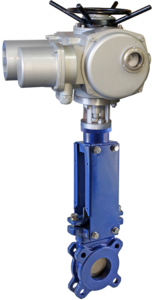

Шиберная (ножевая) задвижка КЗРШ-15ВФ – это трубопроводная арматура, которая предназначается для остановки/пуска потока рабочей среды и не применяется для регулирования объема потока в трубопроводе. В качестве запорного элемента в шиберной задвижке используется запорный элемент («нож»), который двигаясь перпендикулярно потоку рабочей среды, разрезает его и перекрывает проходное отверстие устройства.
Шиберная задвижка, или задвижка гильотинного типа, используется в самых различных отраслях промышленности. В частности, наиболее популярными сферами использования такой задвижки являются: химическая отрасль, нефтегазодобывающая промышленность, сфера производства строительных материалов, коммунальное хозяйство, горнодобывающая промышленность, целлюлозно-бумажная отрасль, электроэнергетика и т. д.
Достоинства:
- Автоматическое управление задвижкой с помощью электропривода ЭПМ2
- Возможность ручного управления задвижкой с помощью штурвала в случае отказа электропитания
- Способность запорного элемента прорезать поток любой консистенции
- Любое направление подачи потока рабочей среды
- Надежное перекрытие потока рабочей среды
- Минимальное гидравлическое сопротивление
- Отсутствие застойных явлений, когда задвижка полностью открыта
- Антикоррозийное покрытие толщиной 250 мк
- Выдвижной шток
- Простота монтажа, технического обслуживания и ремонта
- Долгий срок службы
- Задвижка может быть установлена между фланцами стандарта DIN
Следует учитывать:- Повышенный износ уплотнительных поверхностей
Принцип действия:Шиберная задвижка КЗРШЭ-15ВФ – это трубопроводная арматура, предназначенная для полного открытия или полного перекрытия потока рабочей среды в трубопроводе. Задвижка действует по принципу гильотинного ножа, опускаясь вниз или поднимаясь вверх под воздействием электропривода ЭПМ2.
Установка задвижки КЗРШЭ-15ВФ с приводом ЭПМ2 целесообразна на участках трубопровода, где затруднен доступ для ручного управления потоком рабочей среды и необходимо автоматическое управление, а также на трубопроводах, находящихся в местах, представляющих опасность для здоровья человека.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, спирт, слабые кислоты и щелочи, химическое сырье, шлак, целлюлоза, угольная зола и т. д. |
| Материал | Корпус задвижки: чугун
Запорный элемент/шток: нержавеющая сталь
Уплотнение: NBR |
| Температура рабочей среды | −20...80°С |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...400 мм |
| Присоединение крана | Межфланцевое W2"...W16" |
Модификации:
| Модель | Ду, мм | Крутящий момент, Н·м | Присоединение | Вес, кг |
| КЗРШЭ-15ВФ-050 WHN | 50 | 1,9 | W2" | 6,3 |
| КЗРШЭ-15ВФ-065 WHN | 65 | 3,1 | W2½" | 7,7 |
| КЗРШЭ-15ВФ-080 WHN | 80 | 4,8 | W3" | 9,4 |
| КЗРШЭ-15ВФ-100 WHN | 100 | 7,4 | W4" | 11,1 |
| КЗРШЭ-15ВФ-125 WHN | 125 | 11,6 | W5" | 17,4 |
| КЗРШЭ-15ВФ-150 WHN | 150 | 11,7 | W6" | 25 |
| КЗРШЭ-15ВФ-200 WHN | 200 | 26,1 | W8" | 34 |
| КЗРШЭ-15ВФ-250 WHN | 250 | 29,2 | W10" | 50 |
| КЗРШЭ-15ВФ-300 WHN | 300 | 42,1 | W12" | 69 |
| КЗРШЭ-15ВФ-350 WHN | 350 | 62,3 | W14" | 110 |
| КЗРШЭ-15ВФ-400 WHN | 400 | 81,6 | W16" | 144 |
