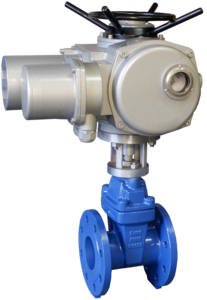

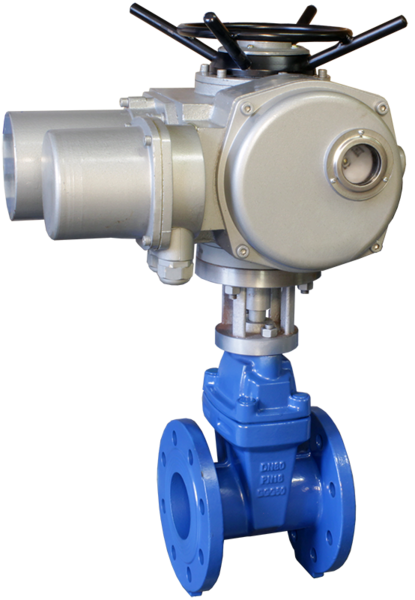

Клиновая задвижка – это трубопроводная арматура, запирающий элемент которой движется перпендикулярно потоку рабочей среды. Клиновая задвижка КЗРКЭ-12НФ предназначена для полного открытия или полного перекрытия потока рабочей среды в трубопроводе. В качестве запирающего элемента в задвижке выступает плоский металлический клин.
Задвижки широко применяют для перекрытия потоков газообразных или жидких сред в трубопроводах. В газовой промышленности задвижки применяют при оборудовании устья скважин, на промысловых сборных пунктах, магистральных и распределительных газопроводах, трубопроводах компрессорных и газораспределительных станций.
Достоинства:
- Автоматическое управление задвижкой с помощью электропривода ЭПМ2
- Возможность ручного управления задвижкой с помощью штурвала в случае отказа электропитания
- Повышенная герметичность прохода в закрытом положении
- Незначительное гидравлическое сопротивление при полностью открытом ходе
- Возможность применения для перекрытия потока рабочей среды большой вязкости
- Возможность подачи рабочей среды в любом направлении
- Фланцы стандарта DIN 3352 F4
- Невыдвижной шток
- Клин покрыт EPDM
- Надежная конструкция
- Удобство в эксплуатации и обслуживании
- Долгий срок службы.
Следует учитывать:- Возможность заклинивания или затрудненного открытия/закрытия при резких перепадах температур
- Невозможность работы с веществами, содержащими крупные твердые включения
Принцип действия:Задвижка КЗРКЭ-12НФ – это трубопроводная арматура, предназначенная для полного открытия или полного перекрытия потока рабочей среды в трубопроводе. В качестве запирающего элемента в задвижке выступает плоский металлический клин. Клин приводится в движение с помощью специального устройства – электрического привода ЭПМ2.
Установка задвижки КЗРКЭ-12НФ с электроприводом ЭПМ2 целесообразна на участках трубопровода, где затруднен доступ для ручного управления потоком рабочей среды и необходимо автоматическое управление, а также на трубопроводах, находящихся в местах, представляющих опасность для здоровья человека.
Технические характеристики:| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, жидкости, не агрессивные к материалам задвижки, спирт, а также слабые кислоты и щелочи с концентрацией < 40% |
| Материал | Корпуса задвижки/клина: чугун
Штока: нержавеющая сталь
Уплотнения: EPDM |
| Температура рабочей среды | −30...120°С |
| Рабочее давление | 0,0...1,6 МПа |
| Испытательное давление | 2,4 МПа |
| Диаметр условного прохода | 50...300 мм |
| Присоединение крана | Фланцевое F2"...F12" |
Модификации:| Модель | Ду, мм | Kv, м³/ч | Крутящий момент, Н·м | Присоединение | Вес задвижки, кг |
| КЗРКЭ-12НФ-050 FHE | 50 | 200 | 40 | F2" | 10,6 |
| КЗРКЭ-12НФ-065 FHE | 65 | 390 | 40 | F2½" | 12,5 |
| КЗРКЭ-12НФ-080 FHE | 80 | 600 | 60 | F3" | 15,3 |
| КЗРКЭ-12НФ-100 FHE | 100 | 1000 | 75 | F4" | 18,3 |
| КЗРКЭ-12НФ-125 FHE | 125 | 1800 | 95 | F5" | 31,5 |
| КЗРКЭ-12НФ-150 FHE | 150 | 2900 | 110 | F6" | 36,5 |
| КЗРКЭ-12НФ-200 FHE | 200 | 6000 | 160 | F8" | 55 |
| КЗРКЭ-12НФ-250 FHE | 250 | 10 000 | 210 | F10" | 83 |
| КЗРКЭ-12НФ-300 FHE | 300 | 16 000 | 280 | F12" | 116 |
