Дисковый поворотный затвор с ручным приводом КПР-Б7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Угол полного поворота: 90°
- Бесшумная работа
- Долгий срок службы
- Простая установка
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус + масла, пар (только для нержавеющей стали с PTFE) |
| Материал корпуса и уплотнения крана | Чугун с EPDM или нержавеющая сталь с PTFE |
| Температура рабочей среды крана | −35...125°С (чугун с EPDM), −20...150°С (нержавеющая сталь с PTFE) |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...200 мм |
| Присоединение затвора | межфланцевое |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель ручного привода | ПРК |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес затвора из нерж.
стали с PTFE, кг |
| КПР-Б7-050 WYZ | 50 | 105 | W2" | 11×11 | 2,5 |
| КПР-Б7-065 WYZ | 65 | 176 | W2,5" | 11×11 | 2,5 |
| КПР-Б7-080 WYZ | 80 | 265 | W3" | 11×11 | 2,9 |
| КПР-Б7-100 WYZ | 100 | 594 | W4" | 11×11 | 4,7 |
| КПР-Б7-125 WYZ | 125 | 950 | W5" | 14×14 | 6,1 |
| КПР-Б7-150 WYZ | 150 | 1622 | W6" | 14×14 | 7,8 |
| КПР-Б7-200 WYZ | 200 | 2957 | W8" | 17×17 | 12,2 |
| КПР-Б7-250 WYZ | 250 | 4711 | W10" | 22×22 | 18,8 |
| КПР-Б7-300 WYZ | 300 | 7126 | W12" | 22×22 | 28,7 |
| КПР-Б7-350 WYZ | 350 | 10 205 | W14" | 22×22 | 41,3 |
| КПР-Б7-400 WYZ | 400 | 13 950 | W16" | 27×27 | 61 |
| КПР-Б7-450 WYZ | 450 | 18 232 | W18" | 27×27 | 79 |
| КПР-Б7-500 WYZ | 500 | 22 937 | W20" | 36×36 | 128 |
| КПР-Б7-600 WYZ | 600 | 34 429 | W24" | 36×36 | 188 |
Таблица выбора привода для крана КПР-Б7:
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода |
| Ручной ПРК | Пневмоприводы | Электроприводы |
| ППР1 | ППР2 | ЭПР1 | ЭПР4 |
| КПР-Б7-050 | 11×11 | 15 | -025, -032 | -063 | -040 | -008 | -010 |
| КПР-Б7-065 | 11×11 | 22 | -025, -032 | -063 | -052 | -008 | -010 |
| КПР-Б7-080 | 11×11 | 33 | -025, -032 | -063 | -052 | -008 | -010 |
| КПР-Б7-100 | 11×11 | 53 | -025, -032 | -075 | -063 | -008 | -010 |
| КПР-Б7-125 | 14×14 | 90 | -040, -050 | -092 | -075 | -015 | -010 |
| КПР-Б7-150 | 14×14 | 137 | -040, -050 | -125 | -105 | -060 | -020 |
| КПР-Б7-200 | 17×17 | 262 | -065, -080 | -125 | -105 | -060 | -050 |
| КПР-Б7-250 | 22×22 | 390 | – | -140 | -125 | -060 | -050 |
| КПР-Б7-300 | 22×22 | 670 | – | -160 | -140 | -100 | -100 |
| КПР-Б7-350 | 22×22 | 1180 | – | -190 | -160 | -100 | -100 |
| КПР-Б7-400 | 27×27 | 1488 | – | -210 | -190 | – | -200 |
| КПР-Б7-450 | 27×27 | 1898 | – | -240 | -210 | – | -200 |
| КПР-Б7-500 | 36×36 | 2651 | – | -240 | -240 | – | – |
| КПР-Б7-600 | 36×36 | 4460 | – | -300 | -270 | – | – |
Рекомендуется устанавливать на затвор либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР возможна установка и двух более мощных типов привода.
Например, на затвор КПР-Б7-050 можно поставить ППР1-063, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-075, -083.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

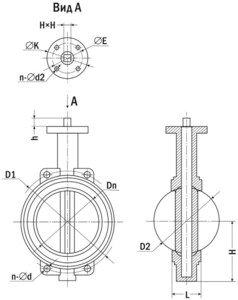

| Модель | Размеры, мм |
ISO
5211 | Dn | D1 | D2 | H | h | L | n-∅ d | n-∅ d2 | H×H | ∅ E | ∅ K |
| КПР-Б7-050 | F07 | 50 | 125 | 53 | 80 | 14 | 42 | 4-18 | 4-10 | 11×11 | 70 | 90 |
| КПР-Б7-065 | F07 | 65 | 145 | 64,5 | 89 | 14 | 45 | 4-18 | 4-10 | 11×11 | 70 | 90 |
| КПР-Б7-080 | F07 | 80 | 160 | 79 | 95 | 14 | 45 | 8-18 | 4-10 | 11×11 | 70 | 90 |
| КПР-Б7-100 | F07 | 100 | 180 | 104 | 114 | 14 | 52 | 8-18 | 4-10 | 11×11 | 70 | 90 |
| КПР-Б7-125 | F07 | 125 | 210 | 123 | 127 | 17 | 54 | 8-18 | 4-10 | 14×14 | 70 | 90 |
| КПР-Б7-150 | F07 | 150 | 240 | 156 | 139 | 17 | 56 | 8-22 | 4-10 | 14×14 | 70 | 90 |
| КПР-Б7-200 | F10 | 200 | 295 | 202,5 | 175 | 22 | 61 | 8-22 | 4-12 | 17×17 | 102 | 125 |
| КПР-Б7-250 | F10 | 250 | 350 | 250,5 | 203 | 25 | 66 | 12-22 | 4-12 | 22×22 | 102 | 125 |
| КПР-Б7-300 | F10 | 300 | 400 | 302 | 242 | 25 | 76,5 | 12-22 | 4-12 | 22×22 | 102 | 125 |
| КПР-Б7-350 | F10 | 350 | 460 | 333 | 267 | 25 | 77 | 16-22 | 4-12 | 22×22 | 102 | 125 |
| КПР-Б7-400 | F14 | 400 | 515 | 390 | 309 | 40 | 86 | 16-26 | 4-18 | 27×27 | 140 | 175 |
| КПР-Б7-450 | F14 | 450 | 565 | 440,5 | 328 | 40 | 106 | 20-26 | 4-18 | 27×27 | 140 | 175 |
| КПР-Б7-500 | F14 | 500 | 620 | 491,5 | 361 | 50 | 130 | 20-26 | 4-18 | 36×36 | 140 | 175 |
| КПР-Б7-600 | F16 | 600 | 725 | 592,5 | 459 | 60 | 151 | 20-30 | 4-22 | 36×36 | 165 | 210
|
