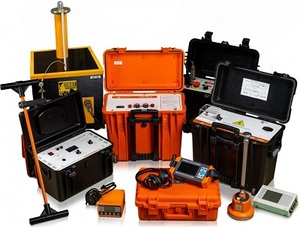

Комплект CableScan mini, ПКИ-2500М и СКАТ-70М

Портативный комплект приборов CableScan Mini + ПКИ-2500М предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) и индукционным методами. С помощью поискового индукционного комплекта ПКИ-2500М, входящего в состав CableScan Mini + , можно определить трассы и грубину залегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов. Выбрать необходимый кабель из пучка.

Комплект позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

Комплект приборов CableScan Mini + компактен и весит не более 60 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.

Преимущества

1. Портативность – комплект может транспортировать один специалист.
2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе.
3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.

Возможности

• Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
• Испытание изоляции кабеля напряжением до 36 кВ.
• Испытание оболочки кабеля напряжением до 10 кВ.
• Предварительная локализация места повреждений следующими методами:
  - импульсной рефлектометрии (TDR),
  - импульсно-дуговым (ARC),
  - колебательного разряда по току (ICM) (опционально),
  - колебательного разряда по напряжению (DECAY) (опционально).
• Точное определение места повреждения кабельной линии
  - акустическим методом,
  - акустико-электромагнитным,
  - индукционным,
  - потенциальным.
• Определение трассы кабельной линии.
• Определение глубины залегания кабельной линии.
• Выбор кабеля из пучка.

Дополнительно в комплект Cablescan mini входит поисковый комплект индукционный ПКИ-2500М со следующими характеристиками:

• Высокая мощность до 2500ВА (макс.ток 50А, макс.напряжение до 300В),
• Режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц
• Широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений
• Защита от перегрузки с индикацией выходного тока
• Непрерывное автоматическое измерение глубины залегания и тока
• Портативное исполнение генератора в ударопрочном кейсе, а вес всего комплекта не более 14 кг.

С помощью аппарата СКАТ-70М возможно проводить широкий спектр испытаний как на переменном, так и на постоянном токе. Переключение выходного напряжение на постоянное или переменное осуществляется тумблером на передней панели. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 2990 и ГОСТ 1516.2−97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.

Аппарат «СКАТ-70М» предназначен:

• для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока;
• для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков;
• для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

Основные преимущества:

Удобство работы. В аппарате реализованы ручной и автоматический режимы работы. В ручном режиме управление выходным напряжением может осуществляться как кнопками, так и энкодером. При пробое в нагрузке аппарат фиксирует напряжение пробоя на индикаторе. Предусмотрен программируемый таймер. Вся необходимая информация выводится на светодиодных цифровых индикаторах, которые сохраняют полную работоспособность при отрицательных температурах;

Безопастность. Раздельная компоновка аппарата позволяет проводить испытание на безопасном удалении от объекта испытания. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга. Имеется защита от пробоя в нагрузке, перегрузки и перегрева высоковольтного трансформатора. По окончании испытания на постоянном токе аппарат автоматически производит снятие остаточного емкостного заряда объекта испытания через активное сопротивление вторичной обмотки. Также имеется разъем для подключения внешней блокировки и внешней сигнальной лампы.

Портативность. Небольшая масса, компактные размеры и портативное исполнение обоих модулей позволяют быстро развертывать и преподключать систему в полевых условиях, а также облегчают работу оператора. Cистема может комплектоваться удобной тележкой для транспортировки.

Условия эксплуатации аппарата «СКАТ-70М»:

• температура окружающего воздуха от -20 до +40C
