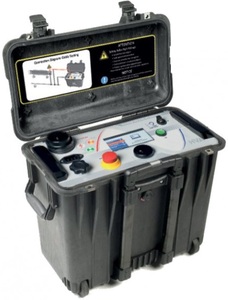

Высоковольтная СНЧ-установка HVA45 – это испытательная установка для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением 20 кВ.
- В одной установке объединены: высоковольтное испытание СНЧ (0,1 Гц), постоянное напряжение DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля
- Непрерывный режим работы по времени: 24 часа в сутки, 7 дней в неделю. Нет тепловых ограничений и прерывания испытания для охлаждения установки
- Испытания вакуумных камер высоковольтных выключателей
- Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок,
позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажномасляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию - Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км одной фазы высоковольтного кабеля или 10 км кабеля при тестировании одновременно трех фаз
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости
от величины емкости нагрузки - В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы
- Защита от короткого замыкания в случае пробоя изоляции
- Поиск места повреждения оболочки кабеля
- Встроенный интерфейс USB и Bluetooth
- Большой ЖК дисплей с подсветкой: на дисплее прибора отображается осциллограмма формы выходного
напряжения а также все значения параметров испытания — напряжение, ток, емкость, сопротивление, время - Моноблочная, ударопрочная, пыле-водозащищеная конструкция прибора (IP67)
| Выходное напряжение | синусоидальное | - 45 кВ, 32 кВ действ.
- 49 кВ, 34,6 кВ действ. (опция GH5845)
|
| постоянное | ± 0–45 кВ |
| прямоугольник | 45 кВ |
| погрешность | ± 1% |
| разрешение | 0,1 кВ |
| Выходной ток | 0–60 мА |
| Частота выходного сигнала | 0,01 … 0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты |
| Измерение тангенса угла ДЭ потерь, встроенное | нет |
| Встроенная система обнаружения и компенсации токов утечки при измерении Тангенса | нет |
| Выходная нагрузка | - 1,0 мкФ @ 0,1 Гц @ 32 кВ действ. (прим. 3 км кабель)
- 2,8 мкФ @ 0,1 Гц @ 18 кВ действ.
|
| Максимально возможная нагрузка (при пониженном испытательном напряжении и частоте) | 10,0 мкФ |
| Режимы работы установки | - высоковольтное испытание переменным напряжением СНЧ (синус или прямоугольник)
- высоковольтное испытание постоянным напряжением DC (положительной или отрицательной полярности)
- дожиг изоляции
- испытание жил/оболочки кабеля
- режим поиска места повреждения оболочки кабеля
- испытание вакуумных выключателей
|
| Безопасность | - встроенный индикатор наличия внешнего высокого напряжения до 12 кВ
- механическое и электронное встроенное разрядное устройство
|
| Режим работы по времени | 24 часа в сутки, 7 дней в неделю |
| Компьютерный интерфейс | USB | да |
| Bluetooth | да |
| Память | 50 ячеек памяти, встроенная, энергонезависимая |
| Входное напряжение питания | 100-240 В / 50-60 Гц / 1200 ВА |
| Рабочая температура | от -20 °C до +55 °C |
| Стандарт пыле-влагозащищенности корпуса | IP67 |
| Размер установки | 500×305×457 мм |
| Вес | 39 кг |
Комплект поставки
- Установка HVA45 - 1 шт.
- Программное обеспечение b2 ControlCenter - 1 шт.
- Кабель высоковольтный 5 м с зажимами - 1 шт.
- Кабель питания с заземлением - 1 шт.
- Сумка для аксессуаров - 1 шт.
- Накопитель USB - 1 шт.
- Инструкция по эксплуатации - 1 шт.
