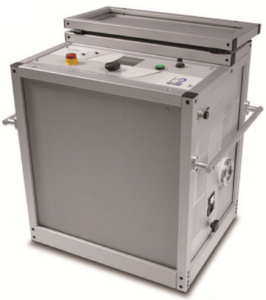

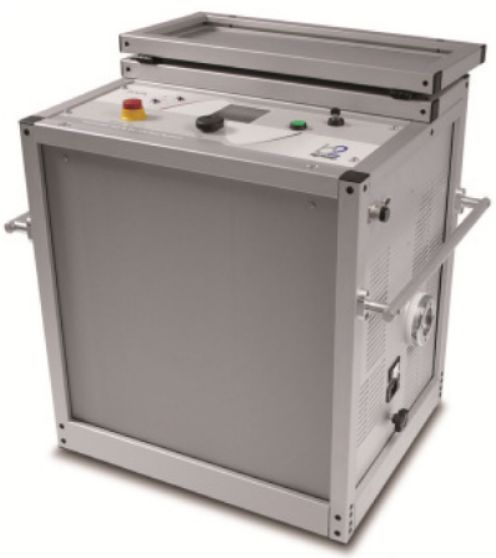

HVA120 - СНЧ установка предназначенная для испытания высоковольтных кабельных линий среднего напряжения.
Максимально возможная нагрузка составляет до 10,0 мкФ (при пониженном испытательном напряжении и частоте)
Режимы:
- Высоковольтное испытание переменным напряжением СНЧ (синус или прямоугольник);
- Высоковольтное испытание постоянным напряжением DC (положительной или отрицательной полярности);
- Дожиг изоляции;
- Испытание жил/оболочки кабеля;
- Режим поиска места повреждения оболочки кабеля;
- Испытание вакуумных выключателей.
Функционал:
- Предустановленные автоматические стандартные тестовые режимы работы для испытания различного типа кабелей;
- Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне нагрузок;
- Обнаружение пробоя и сверхбыстрое выключение;
- Измерение напряжения пробоя;
- Оптимизированный режим прожига;
- Среднеквадратичное измерение выходного напряжения и тока;
- Измерение емкости и сопротивления объекта испытания;
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ), в зависимости от величины емкостной нагрузки;
- Отображение текущего времени тестирования;
- Автоматическая отчетность и их передача через USB или RS232;
- Программное обеспечение для ПК (b2 ControlCenter) для анализа и хранения данных;
- Непрерывный режим работы 24/7, отсутствуют тепловые ограничения и прерывания испытания для охлаждения установки;
- Не требуется регулярное техническое обслуживание;
- Установка HVA120 внесена в государственный реестр средств измерений Российской Федерации
- Защита от короткого замыкания;
- Защита от внешнего напряжения 12 кВ;
- Сигнальные лампы высокого напряжения;
- Отображение состояния функций безопасности на экране в реальном времени;
- Dual Discharge Device DDD®, двойная система разрядки объекта испытания;
- Главный выключатель с замком - ключом;
- Кнопка аварийного выключения на лицевой панели.
- Входное напряжение питания 100-240 В (50-60 Гц) ( 400 ВА)
- Выходное напряжение:
- Переменное, Синус: 0-120 кВ пиковое, симметричное, 85кВ действ.
- Постоянное: ± 0-120 kВ
- Прямоугольник, переменное : 0-120 кВ - Разрешение 0,1кВ на всем диапазоне
- Погрешность +/- 1% от диапазона
- Выходной ток 0-60мA
- Разрешение 1мкA
- Погрешность +/- 1% от диапазона
- Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
- Диапазон сопротивления 0.1 MΩ...5 ГΩ
- Максимальная выходная нагрузка (при макс. напряжении):
0.5 мкФ @ 0.1 Гц @ 85kВ действ (прим 2км кабель)
5.0 мкФ @ 0.01 Гц @ 85kВ действ (примерно 20км кабель)
* Рассчитано для типичного кабеля с емкостью 330пФ/м
