ГВИ-36М Портативный генератор высоковольтных импульсов

Предназначен для точного определения места повреждения (ОМП) кабеля акустическим методом и определения пробивного напряжения повреждения. Также в комплекте с рефлектометром и присоединительными устройствами ГВИ-36М позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного заряда по току.

Особенности

- портативное исполнение в ударопрочном кейсе
- выходное напряжение до 36 кВ
- мощность импульса до 2000 Дж
- возможность реализации беспрожиговых методов
- автоматических разряд накопленной энергии
- высоковольтный изолированный кабель для подключения

Описание

Высокое выходное напряжение (0 – 36 кВ) и большая мощность импульса (1000 / 2000 Дж) позволяют находить места повреждений с различными типами повреждений кабелей низкого, среднего и высокого напряжения с различным типом изоляции.

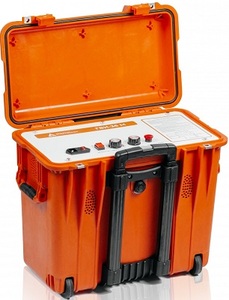

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Режимы работы генератора

- выход постоянного (выпрямленного) напряжения,
- одиночный импульсный разряд,
- периодический импульсный разряд (периодичность 5 секунд).

Описание методов

Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

Тех. характеристики

Комплект поставки:

- Генератор ГВИ-36М в кейсе
- Высоковольтный кабель в сумке
- Кабель заземления
- Кабель питания
- Документация (паспорт, руководство по эксплуатации)
