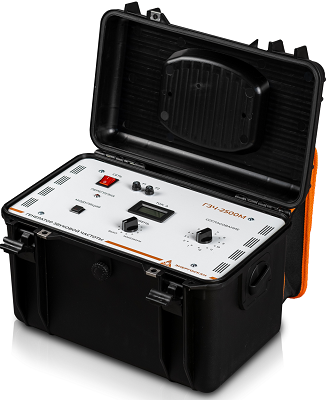

Генератор звуковой частоты ГЗЧ-2500М
Генератор звуковой частоты ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.
Особенности и принцип работы генератора ГЗЧ-2500
Два режима генерации:
- режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
- режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 - 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода - с частотой 2048 Гц.
Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.
Реализована защита от перегрузки по току.
Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».
| араметр | Значение |
| Характеристики генератора звуковой частоты | |
| Выходная мощность в согласованном режиме, Вт | не менее 2500 |
| Максимальное выходное напряжение холостого хода, В | 300 |
| Максимальный выходной ток, А | 50 |
| Частота генерации, Гц | 1024/2048 |
| Частота модуляции, Гц | 1,5-3 |
| Количество ступеней согласования с нагрузкой, шт. | 12 |
| Диапазон сопротивления нагрузки, Ом | 0,5...150 |
| Согласование с сопротивлением нагрузки | Ручное |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Экран | Индикатор выходного тока |
| Защита | - защита от превышения нагрузки - защита от перегрева - гальваническая разводка сигнальной цепи |
| Класс защиты | IP 54 (с закрытой крышкой) |
| Частота питающей сети, Гц | 50 ± 2 |
| Потребляемая мощность, Вт | не более 3000 |
| Габаритные размеры, мм | 430х340х275 |
| Масса, кг | не более 12 |
Комплект поставки:
1. Генератор звуковой частоты ГЗЧ-2500М - 1шт.
2. Провод для подключения испытуемого кабеля (длина 2 м) - 1шт.
3. Руководство по эксплуатации - 1шт.
