DSA832 Анализатор спектра

Артикул: dsa832

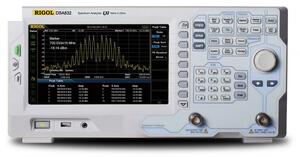

Анализатор спектра Rigol DSA832 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Благодаря цифровой технологии ПЧ, Rigol DSA832 обеспечивает исключительную производительность и стабильность при анализе спектра. Функциональность анализатора спектра Rigol DSA832 можно существенно расширить путем установки дополнительных опций, например добавить возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Кроме того, опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832 для измерения S-параметров.

Технические характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…3,2 ГГц
	Разрешение	1 Гц
	Температурная стабильность источника опорной частоты	± 5х10^-7
	Изменение погрешности источника опорной частоты	± 1х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Полоса обзора	Нулевая, 100 Гц…3,2 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов	<-98 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (-3 дБ )	10 Гц… 1 МГц,с шагом 1-3-10
	Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
	Избирательность фильтров по уровням (60дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе (аттенюатор 30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл. , нормализован к 1Гц	без предусилителя: 9 кГц...100 кГц: <-120 дБм 100 кГц…5 МГц: <-135 дБм, типично -138 дБм 5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм с предусилителем: 9 кГц...100 кГц: <-152 дБм 100 кГц…5 МГц: <-152 дБм, типично -155 дБм 5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм
	Частотный отклик	без предусилителя: < 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) с предусилителем (опция PA-DSA832): < 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
	Частотный отклик
	Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ): < 0,3 дБ

	Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)	± 0,3 дБ
	Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <0,8 дБ
	Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +45 дБм
	Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	TOI: +11 дБм , типично +15 дБм
	Комбинационные искажения	<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-90 дБм, <-100 дБм, типично
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601
	Количество графиков	3 + основной
	Тип детектора	Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average Quasi-peak (DSA800-EMI)
	Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА	Диапазон	1 мс… 1500 с (нулевой обзор) 20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц) запуск: непрерывный, однократный
РАЗВЕРТКА	Диапазон
ПРЕДУСИЛИТЕЛЬ	Усиление (100 кГц...3,2 ГГц)	17 дБ (номинальное)
ВХОД	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Другие входы/выходы	Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)

		Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично Импеданс вх/вых опорного генератора 50 Ом Импеданс входа внешнего запуска 1 кОм Уровень запуска: 5 В TTL уровень
		USB Host 2.0 USB Device 2.0
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень


ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Удаленное управление	USB TMC LAN интерфейс 10/100 Base-T, RJ-45 LXI Class C IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
	Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
	Габаритные размеры	361,6 x 178,8 х 128 мм
	Масса	4,55 кг
	Внутренняя память данных	Flash Disk (встроенный)
	Рабочая температура	0 ºC …50 ºC
	Рабочая температура	0 ºC …50 ºC

Расширенные измерения

ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
измерение КСВН (опция DSA800-VSWR)
предусилитель (опция PA-DSA832)
измерение мощности в основном канале (опция DSA800-AMK)
измерение занимаемой полосы (опция DSA800-AMK)
соотношение мощностей в смежных каналах (опция DSA800-AMK)
измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
измерение гармонических искажений (опция DSA800-AMK)
измерение TOI (опция DSA800-AMK)
тестирование в пределах

Стандартная комплектация

Анализатор спектра
Кабель питания
Краткое руководство по эксплуатации

Дополнительная комплектация

адаптер USB-GPIB
комплект аксессуаров DSA Utility Kit
комплект аксессуаров RF Attenuator Kit
комплект адаптеров RF Adaptor Kit
комплект адаптеров RF CATV Kit
аттенюатор ATT03301H
опция расширенных измерений DSA800-AMK
опция для ЭМИ измерений DSA800-EMI
комплект для монтажа в стойку DSA800-RMSA
зонд ближнего поля NFP-3
мягкая сумка BAG-G1
ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
программное обеспечение Ultra Spectrum
программное обеспечение S1210 EMI Pre-compliance Software
