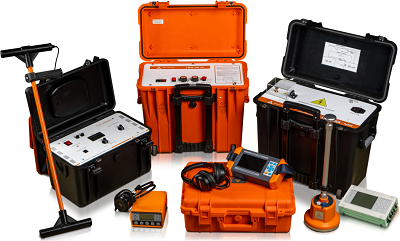

CableScan mini+ Комплект для определения мест повреждений и трассировки кабеля

Портативный комплект приборов CableScan mini + ПКИ-2500М предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) и индукционным методами. С помощью поискового индукционного комплекта ПКИ-2500М, входящего в состав CableScan mini + , можно определить трассы и грубину залегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов. Выбрать необходимый кабель из пучка.

Комплект позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

Комплект приборов CableScan mini + компактен и весит не более 60 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.

Преимущества

1. Портативность – комплект может транспортировать один специалист.
2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе.
3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.

Возможности

• Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
• Испытание изоляции кабеля напряжением до 36 кВ.
• Испытание оболочки кабеля напряжением до 10 кВ.
• Предварительная локализация места повреждений следующими методами:
  - импульсной рефлектометрии (TDR),
  - импульсно-дуговым (ARC),
  - колебательного разряда по току (ICM) (опционально),
  - колебательного разряда по напряжению (DECAY) (опционально).
• Точное определение места повреждения кабельной линии
  - акустическим методом,
  - акустико-электромагнитным,
  - индукционным,
  - потенциальным.
• Определение трассы кабельной линии.
• Определение глубины залегания кабельной линии.
• Выбор кабеля из пучка.

Дополнительно в комплект Cablescan mini входит поисковый комплект индукционный ПКИ-2500М со следующими характеристиками:

• Высокая мощность до 2500ВА (макс.ток 50А, макс.напряжение до 300В),
• Режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц
• Широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений
• Защита от перегрузки с индикацией выходного тока
• Непрерывное автоматическое измерение глубины залегания и тока
• Портативное исполнение генератора в ударопрочном кейсе, а вес всего комплекта не более 14 кг.
