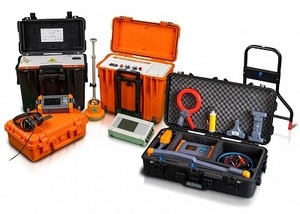

CableScan mini+ CST15 Комплект для определения мест повреждений и трассировки кабеля
Портативный комплект приборов CableScan mini + СST-15 предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) и индукционным методами. С помощью трассопоискового комплекта СST-15, входящего в состав CableScan Mini + , можно определить трассу и грубину пролегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов. Позволяет выбрать необходимый кабель из пучка.
С помощью данного комплекта можно производить ОМП силовых кабельных линий с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).
Комплект приборов CableScan mini + компактен и весит не более 60 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.
Преимущества
1. Портативность – комплект может транспортировать один специалист.
2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе.
3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.
Возможности комплекта Cablescan mini значительно расширяются за счёт включения в его состав трассопоискового комплекта CST-15:
- Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
- Испытание изоляции кабеля напряжением до 36 кВ.
- Испытание оболочки кабеля напряжением до 10 кВ.
- Предварительная локализация места повреждений следующими методами:
- импульсной рефлектометрии (TDR),
- импульсно-дуговым (ARC),
- колебательного разряда по току (ICM) (опционально),
- колебательного разряда по напряжению (DECAY) (опционально). - Точное определение места повреждения кабельной линии
- акустическим методом,
- акустико-электромагнитным,
- индукционным,
- потенциальным. - Определение трассы кабельной линии.
- Определение глубины залегания кабельной линии.
- Выбор кабеля из пучка.
Тех. характеристики
| Параметр | Значение |
| Генератор высоковольтных импульсов ГВИ-36М | |
| Выходное импульсное напряжение, кВ | 0-32 |
| Выходное постоянное напряжение, кВ | 0-36 |
| Время непрерывной работы в импульсном режиме при максимальном напряжении, мин | 30 |
| Максимальная энергия импульса, Дж | 1000/2000 |
| Масса, кг | 25 |
| Напряжение питания частотой 50 Гц, В | 220±22 |
| Присоединительное устройство ИДД-40M | |
| Максимальная амплитуда входных импульсов, кВ | ≤40 |
| Напряжение питания частотой 50 Гц, В | 220±22 |
| Масса, кг | 18 |
| Присоединительное устройство ДТ-50М | |
| Импульсный входной ток, кА | ≤ 5 |
| Выходное напряжение к измерительному прибору, В | 50 |
| Присоединительное устройство ДН-80М | |
| Входное (выпрямленное) напряжение от источника, кВ | 70 |
| Выходное напряжение к измерительному прибору, В | 50 |
| Рефлектометр | |
| Диапазон измеряемых расстояний, м | 200/51200 |
| Коэффициент укорочения установка или измерение в пределах | 1,00-7,00 |
Зондирующие сигналы режима импульсной рефлектометрии: -амплитуда, В -длительность | 6,5 (повышенная не менее 22 В) От 20 нс до 25 мкс |
| Диапазон усиления, Дб | От -12 до 60 |
| Память, количество рефлектограмм, шт | 500 |
| Поисковый комплект CSL-10 | |
| Полный диапазон акустического канала, Гц | 80-1500 |
| Усиление, дБ | 80 |
| Погрешность ОМП, м | 0,1 |
| Время работы от АКБ, ч | 9 |
| Температура эксплуатации, °С | от -10 до +40 |
| Приемник CST-L | |
| Активный диапазон частот | 640Гц, 1280Гц, 8кГц, 33кГц, 82кГц,197кГц |
| Пассивные частоты | силовые - 50/60 Гц, катодная защита –100/120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) |
| Усиление измеряемого сигнала, Дб | до 99 |
| Экран | цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм |
| Условия исполльзования | от -25оС до +60оС |
| Питание | Li-ion 7, 4 В, 3 Aч |
| Зарядное напряжение | DC 8,4 В, 2А |
| Напряжение питания | AC 100-240 DС, 50/60 Гц |
| Класс защиты | IP 65 |
| Габаритные размеры, мм | 680 х 120 х 277 |
| Масса, кг | 2 |
| Генератор CST-G | |
| Выходная частота | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
| Мощность | 15 Вт, 10 ступеней регулировки |
| Экран | LCD 320x240, отображение выбранной частоты и уровня выходного сигнала на экране |
| Диапазон рабочих температур | от -25оС до +60оС |
| Согласование сопротивления | автоматическое |
| Защита перегрузки по току и напряжению | автоматическая |
| Питание | Li-ion 7, 4 В, 6 Aч |
| Зарядное напряжение | DC 8,4 В, 2А |
| Напряжение питания | AC 100-240 DС, 50/60 Гц |
| Вес, кг | 2,3 |
| Габаритные размеры, мм | 280 х 220 х 90 |
| Класс защиты | IP 65 |
Основная комплектация
- ГВИ-36М – портативный генератор высоковольтных импульсов
- ИДД-40М – присоединительное устройство для импульсно-дугового метода
- Рефлектометр
- CSL-10 – поисковый комплект в кейсе
- CST-15 – трассопоисковый комплект в кейсе
- Комплект кабелей
- Комплект документации
