CableScan-40 Мобильная система поиска повреждений силовых кабелей

Мобильная система CableScan-40 предназначена для определения места повреждения (ОМП) кабелей безпрожиговыми методами (TDR, ARC, DECAY). Она обеспечивает быстрый, точный, щадящий предварительный и точный поиск всех высокоомных повреждений силовых кабелей.

Система интегрирует в себе рефлектометр, мегаомметр, высоковольтную установку, генератор высоковольтных импульсов, и датчики связи для реализации современных щадящих методов ОМП: импульсно-дугового и колебательных методов по току и напряжению. Большая часть повреждений кабельных линий обнаруживается именно беспрожиговым методом. При этом используются все три элемента установки: рефлектометр, высоковольтная установка и датчик связи, как в предварительном так и в точном поиске.

Система может комплектоваться генераторами высоковольтных импульсов ГВИ-40 с тремя ступенями 10кВ/20кВ/40кВ (возможнно исполнение 8/16/32кВ) и силой имульса на выбор: 1000Дж, 2000Дж и 3000Дж. ГВИ-40 имеют автоматический режим импульсного напряжения и позволяют использовать систему CableScan-40  для точного поиска акустическим методом.

Система позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и т.д.) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и т.д.).

Система CableScan-40 имеет интуитивно понятный интерфейс. Комбинация элементов управления дает возможность специалисту работать с установкой по инструкции, прилагаемой к аппарату, и не требует специального обучения. Управление сочетает в себе электронные и ручные методы: программное обеспечение, сенсорный дисплей, промышленную клавиатуру, трек-болл для простой и удобной навигации.

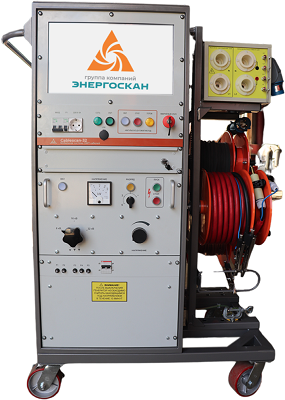

Возможны три режима эксплуатации системы CableScan-40: стационарная установка, монтаж в передвижную лабораторию, использование в мобильном исполнении на стальной раме с колёсами. Установка может быть смонтирована в автомобили с цельнометаллическим кузовом грузоподъемностью от 200 кг.

Подключение к питанию осуществляется высоковольтным изолированным кабелем (возможная длина 10 / 20 / 30 /50 метров) через блок подключения. К системе возможно подключение внешних приборов, например, генератора звуковой частоты или мегаомметра 2,5 кВ.

ВОЗМОЖНОСТИ:

1. предварительное определение места повреждений- TDR,ARC,DECAY, TRD+ (до 10 рефлектограмм за один разряд)
2. точное ОМП кабеля акустическим методом (10/20/40 кВ, 3000 Дж)
3. испытание изоляции кабеля напряжением до 40 кВ
4. испытание оболочки кабеля напряжением до 10 кВ
5. измерение сопротивления изоляции
