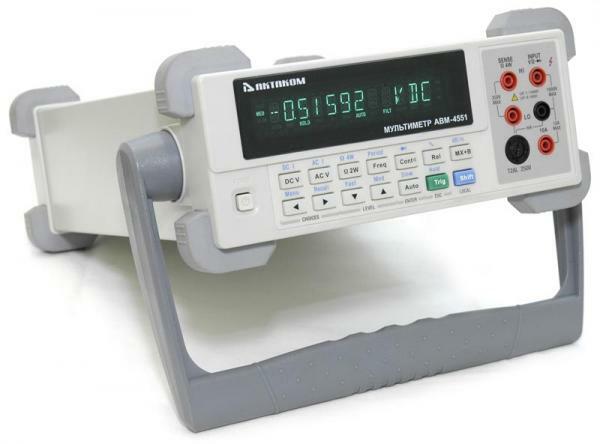

АВМ-4551 Настольный универсальный мультиметр. 5 1/2 разряда
Артикул: авм-4551 настольный универсальный мультиметр. 5 1/2 разряда
Настольный универсальный мультиметр АВМ-4551 предназначен для измерения широкого круга величин: напряжения, тока, сопротивления, частоты, тестирования диодов. Широкие функциональные возможности мультиметра АВМ-4551, включая измерение иcтинных среднеквадратических значений (TrueRMS), изменяемую разрядность дисплея, сравнение результатов измерений с заданными значениями и возможность дистанционного управления, позволяют рекомендовать мультиметр АВМ-4551 для применения в разнообразных отраслях промышленности, в научно-исследовательских и образовательных целях, сервисных службах.
- Разрядность индикатора 51/2
- 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 - проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
- TrueRMS для измерения переменного тока и напряжения
- Измерение постоянного напряжения с погрешностью 0,01% и с разрешением 1 мкВ
- Максимальная скорость регистрации 57 измерений в секунду
- Выбор диапазонов: автоматический и ручной
- Режимы запуска::внутренний / ручной / по шине / внешний
- Программируемое время задержки: 0…6000 мс
- Память 512 измерений (сохранение, вызов, подсчёт)
- Сохранение настроек: 10 профилей (сохранение/вызов)
- Дополнительные функции: MIN/ MAX/ AVER/ STD/ REL/ mX+b/ %/ dB/ dBm
- Удержание показаний
- Входное сопротивление 10 ГОм
- Универсальные интерфейсы для подключения приборов к ПК: RS232/USB(опция), GPIB (опция)
Технические характеристики
| Полная шкала и скорость измерения | |||||||
|---|---|---|---|---|---|---|---|
| Скорость | Медленная | Средняя | Быстрая | ||||
| Полная шкала | 119,999 | 119,999 | 11,999 | ||||
| Скорость считывания (значений/сек) | DCV, DCI | 4 | 16 | 57 | |||
| ACV, ACI | 3 | 4 | 25 | ||||
| Ω-2W (<100 кОм) Ω-2W (>100 кОм) | 4 | 16 | 57 25 | ||||
| Ω-4W (<100 кОм) Ω-4W (>100 кОм) | 3 | 10 | 33 20 | ||||
| Постоянное напряжение DCV | |||||||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Входной импеданс | |||
| 100,000 мВ | 119,999 | 1 мкВ | ±(0,2%+10 е.м.р.) | >10 ГОм | |||
| 1,00000 В | 1,19999 | 10 мкВ | ±(0,01%+5 е.м.р.) | >10 ГОм | |||
| 10,0000 В | 11,9999 | 100 мкВ | ±(0,01%+5 е.м.р.) | >10 ГОм | |||
| 100,000 В | 119,999 | 1 мВ | ±(0,01%+5 е.м.р.) | 10 МОм | |||
| 1000,00 В | 1010,00 | 10 мВ | ±(0,01%+5 е.м.р.) | 10 МОм | |||
| Постоянный ток DCI | |||||||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Напряжение на нагрузке /сопротивление шунта | |||
| 10,0000 мА | 11,9999 | 0,1 мкА | ±(0,05%+8 е.м.р.) | <0,15 В/10,1 Ом | |||
| 100,000 мА | 119,999 | 1 мкА | ±(0,05%+4 е.м.р.) | <1,5 В/10,1 Ом | |||
| 1,00000 A | 1,19999 | 10 мкА | ±(0,10%+4 е.м.р.) | <0,3 В/0,1 Ом | |||
| 10,0000 A | 11,9999 | 100 мкА | ±(0,25%+4 е.м.р.) | <0,15 В/10 мОм | |||
| Переменное напряжение ACV (TrueRMS) | |||||||
| Диапазон | 100,000 мВ | 1,00000 В | 10,0000 В | 100,000 В | 750,0 В | ||
| Макс. значение | 119,999 | 1,19999 | 11,9999 | 119,999 | 757,5 | ||
| Разрешение | 1 мкВ | 10 мкВ | 100 мкВ | 1 мВ | 10 мВ | ||
| Точность (1 год) | 10~20 Гц | ±(1,5%+150 е.м.р.) | ±(0,5%+150 е.м.р.) | ±(0,1%+150 е.м.р.) | ±(0,3%+150 е.м.р.) | ±(1,0%+150 е.м.р.) | |
| 20~50 Гц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | ||
| 50 Гц~20 кГц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | ||
| 20 кГц~50 кГц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | ||
| 50 кГц~100 кГц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | ||
| Переменный ток ACV (True-rms) | |||||||
| Диапазон | 10,0000 мА | 100,000 мА | 1,00000 А | 10,0000 А | |||
| Макс. значение | 11,9999 | 119,999 | 1,19999 | 11,9999 | |||
| Разрешение | 0,1 мкА | 1 мкА | 10 мкА | 100 мкА | |||
| Точность (1 год) | 10~20 Гц | ±(1%+80 е.м.р.) | ±(1%+80 е.м.р.) | ±(1%+80 е.м.р.) | --- | ||
| 20~50 Гц | ±(0.5%+80 е.м.р.) | ±(0,5%+80 е.м.р.) | ±(0,5%+80 е.м.р.) | ±(0,5%+80 е.м.р.) | |||
| 50 Гц~2 кГц | ±(0,25%+80 е.м.р.) | ±(0,25%+80 е.м.р.) | ±(0,25%+80 е.м.р.) | ±(0,25%+80 е.м.р.) | |||
| 2 кГц~10 кГц | ±(2%+80 е.м.р.) | ±(2%+80 е.м.р.) | ±(2%+80 е.м.р.) | --- | |||
| Напряжение на нагрузке /сопротивление шунта | <0,15 В/10,1 Ом | <1,5 В/10,1 Ом | <0,3 В/0,1 Ом | <0,15 В/10 мОм | |||
| Сопротивление (2-х/4-х проводная схема) | |||||||
| Диапазон | Макс. значение | Разрешение | Тестовый ток | Точность (1 год) | |||
| 100,000 Ом | 119,999 | 1 мОм | 1 мА | ±(0,5%+8 е.м.р.) | |||
| 1,00000 кОм | 1,19999 | 10 мОм | 1 мА | ±(0,1%+4 е.м.р.) | |||
| 10,0000 кОм | 11,9999 | 100 мОм | 100 мкА | ±(0,05%+4 е.м.р.) | |||
| 100,000 кОм | 119,999 | 1 Ом | 10 мкА | ±(0,15%+4 е.м.р.) | |||
| 1,00000 МОм | 1,19999 | 10 Ом | 10 мкА | ±(0,04%+4 е.м.р.) | |||
| 10,0000 МОм | 11,9999 | 100 Ом | 7.0xRx/(10M+Rx) | ±(0,08%+4 е.м.р.) | |||
| 100,000 МОм | 119,999 | 1 кОм | 7.0xRx/(10M+Rx) | ±(1,5%+8 е.м.р.) | |||
| Частота | |||||||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Чувствительность (синус) | |||
| 5~10 Гц | 9,99999 | 10 мкГц | ±(0,05%+100 е.м.р.) | 200 мВскз | |||
| 10~100 Гц | 9,99999 | 100 мкГц | ±(0,01%+10 е.м.р.) | 40 мВскз | |||
| 100~100 кГц | 99,9999 | 1 мГц | ±(0,005%+2 е.м.р.) | 40 мВскз | |||
| 100 кГц~1 МГц | 199,999 | 1 Гц | ±(0,005%+2 е.м.р.) | 100 мВскз | |||
| Период | |||||||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Чувствительность (синус) | |||
| 1 мкс ~ 10 мкс | 9,99999 | 0,01 нс | ±(0,005%+2 е.м.р.) | 100 мВскз | |||
| 10 мкс ~ 10 мс | 9,99999 | 0,1 нс | ±(0,005%+2 е.м.р.) | 40 мВскз | |||
| 10 мс ~ 100 мс | 99,9999 | 0,1 мкс | ±(0,01%+10 е.м.р.) | 40 мВскз | |||
| 100 мс ~ 200 мс | 199,999 | 1 мкс | ±(0,005%+100 е.м.р.) | 200 мВскз | |||
| Проверка целостности цепи | |||||||
| Диапазон (высокая скорость) | Макс. значение | Разрешение | Точность (1 год) | Тестовый ток | |||
| 1 кОм | 999,9 | 100 мОм | ±(0,1%+20 е.м.р.) | 1 мА | |||
| Тест диодов | |||||||
| Диапазон (высокая скорость) | Разрешение | Точность (1 год) | Тестовый ток | ||||
| 3,0000 В | 100 мкВ | ±(0,01%+20 е.м.р.) | 1 мА | ||||
| 10,0000 В | 100 мкВ | ±(0,01%+20 е.м.р.) | 100 мкА | ||||
| 10,0000 В | 100 мкВ | ±(0,01%+20 е.м.р.) | 10 мкА | ||||
Данные приведены при медленной скорости измерения (кроме режимов проверки целостности цепей и теста диодов)
Общие данные
- Питание 220 В
- Габаритные размеры 277х115х365 мм
- Масса 2,5 кг
- Габариты в упаковочной таре 350х250х440 мм, вес 5 кг.
Стандартная комплектация
- Мультиметр
- Кабель питания
- Измерительные щупы
- Руководство по эксплуатации
Дополнительная комплектация
- Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
- Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
- Актаком АСА-2308 адаптер для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207
- Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
