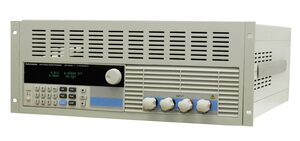

АТН-8240 Электронная нагрузка

АТН-8240 Электронная нагрузка
Артикул: атн-8240
Цена по запросу За 1 шт.
В заказ

Заказать метрологическую поверку

Поверка
Цена
по запросу
Заказать

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 240 А, поглощаемая мощность до 2400 Вт.

Основные характеристики

  • ВФД-дисплей
  • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Функция "мягкого" запуска
  • Тестирование батарей
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
  • Поддержка внешнего запуска
  • Компенсация падения напряжения
  • Работа по спискам
  • Автоматическое тестирование
  • Управление по USB/RS-232

Технические характеристики

Входные параметрыМощность2400 Вт
Ток0...240 A
Напряжение0...150 В
CC режимДиапазон0...24 A0...240 A
Разрешение1 мA10 мA
Точность0.05%уст.знач.+0.05%диап.0.1%уст.знач.+0.05%диап.
CV режимДиапазон0.1...19.999 В0.1...150 В
Разрешение1 мВ10 мВ
Точность0.03%уст.знач.+0.02%диап.0.03%уст.знач.+0.02%диап.
CR режимДиапазон0.03...10 кОм0.03...5 кОм
Разрешение16 бит16 бит
Точность0.1%уст.знач.+0.1%диап.0.1%уст.знач.+0.1%диап.
CW режимДиапазон0...2400 Вт0...2400 Вт
Разрешение1 мВт10 мВт
Точность0.1%уст.знач.+0.1%диап.0.1%уст.знач.+0.1%диап.
Измерение
напряжения		Напряжение0...19.999 В0...150 В
Разрешение1 мВ10 мВ
Точность0.015%уст.знач.+0.03%диап.0.015%уст.знач.+0.03%диап.
Измерение
тока		Ток0...24 A0..240 A
Разрешение0.1 мА1 мA
Точность0.03%уст.знач.+0.05%диап.0.1%уст.знач.+0.05%диап.
Измерение
мощности		Мощность100 Вт2400 Вт
Разрешение1 мВт10 мВт
Точность0.1%уст.знач.+0.1%диап.0.1%уст.знач.+0.1%диап.
Тестирование батарей

Напряжение батареи: 0.5...120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА

Динамическое тестирование

Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с; точность: ±(15% смещение+10% диап.)

"Мягкий" запуск
Время

1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
Точность: ±(15% смещение+10% диап.)

Короткое замыканиеТок (CC)=26.4 A= 264 A
Напряжение (CV)0 В
Сопротивление (CR)= 6 мОм
РазмерыШ*В*Д (мм)207*428*453.5
Массакг31.6

Стандартная комплектация

  • Электронная нагрузка
  • Кабель питания
  • Руководство по эксплуатации

Дополнительная комплектация

  • Преобразователь интерфейсов USB-RS232 AKTAKOM АСЕ-1633
  • Программное обеспечение AELP Aktakom ElectronicLoadPro Программное обеспечение
