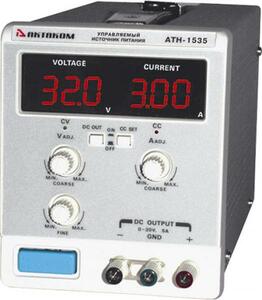

АТН-1535 Источник питания

Управляемый аналоговый источник питания предназначены для проведения измерений с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительног комплекса, незаменимы при исследовании реакции радиоэлектронной аппаратуры на изменения напряжения. Удобное ПО позволяет осуществлять удаленное управление источником посредством интерфейса USB. Программная оболочка позволяет создавать сигналы произвольной формы и подавать их на выход источника. При желании пользователь может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.).

• Линейная схема стабилизации
• Два 3-х разрядных цифровых дисплея тока и напряжения (по 2 на каждый канал)
• Индикаторы CC и CV
• Возможность отключения нагрузки
• Плавная регулировка тока и напряжения
• Установка ограничения по току
• Защита от короткого замыкания
• Возможность работы в автономном режиме с управлением с передней панели прибора
• Управление через USB интерфейсу от ПК
• Точность установки 0,01 А и 0,1 В в автономном режиме
• Возможность включения/выключения режима повышенной точности индикации: 0,001 А и 0,01 В
• Возможность последовательного соединения приборов в автономном режиме
• Установка закона изменения выходного напряжения (функциональное управление с ПК)
• Произвольное управление с ПК (управление в реальном времени)
• Установка фиксированных значений с ПК
• Загрузка/сохранение файлов установок и законов изменения выходного напряжения
• Возможность настройки времени мониторинга и управления при управленнии с ПК

Технические параметры

• Количество каналов: 1
• Выходные параметры каждого канала: 0... 30 В / 0... 5 А
• Погрешность установки выходного напряжения : ±(1% Uвых+ 2 емр)
• Погрешность установки выходного тока : ±(2% Iвых+ 2 емр)
• Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения ±(0,0005×Uуст + 5) мВ
• Нестабильность вых. тока при изменении напряжения на нагрузке в режиме стабилизации тока ±(0,001×Iуст + 15) мА
• Нестабильность вых. параметров при изменениях напряжения в сети питания на 10% от номинального значения: ±(0,0002×Uуст + 2 мВ), ±(0,0005×Iуст + 5 мА)
• Пульсации выходного напряжения в режиме стабилизации напряжения, типичное: ±1 мВ эфф. значения
• Пульсации выходного тока в режиме стабилизации тока, типичное: ±2 мА эфф. значения
• Дискретность установки в автономном режиме: по напряжению - 0,1 В, по току - 0,01 А

Общие характеристики

• Интерфейс: USB1.1
• Питание: 220 В ±10%, 50Гц
• Масса: 5 кг
• Габариты: 124x160x326 мм

Требования к ПК

• Наличие USB 1.1
• Установленная операционная система Windows 9x, Me, NT4, 2000, XP, Vista
• Видеосистема VGA (640x480, 256 цветов)
