АСТ-1112 Трассоискатель

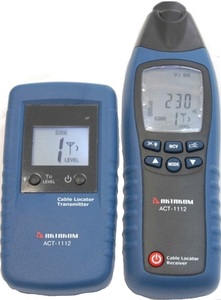

Трассоискатель АКТАКОМ АСТ-1112 - это компактный профессиональный прибор (набор) для определения пути прохождения кабеля в стенах и под землёй, идентификации предохранителей и автоматов в щите электрооборудования, обнаружения мест обрыва и замыкания жил кабелей и неэкранированных проводов "теплых полов". Трассоискатель способен определять путь прокладки металлических труб отопления и водоснабжения. Комплект состоит из передатчика и приёмника кодированного сигнала, проводов и кейса для переноски.
Принцип работы основан на том, что модулированный сигнал, генерируемый передатчиком, создает вокруг исследуемого проводника электромагнитное поле. Электромагнитное поле вокруг проводника индуцирует напряжение в обмотке приёмника, которое затем усиливается и декодируется, а результат отображается на экране приемника.
И в автоматическом, и в ручном режимах приёмник использует три катушки, и поэтому надежность обнаружения не зависит от положения в пространстве. Избирательный и зависимый от положения поиск осуществляется в специальном избирательном режиме, в котором используется только одна обмотка катушки приемника. При необходимости различать несколько сигналов возможно использование дополнительных передатчиков (приобретаются отдельно).
Особенности
- Предназначен как для обесточенных кабелей, так и кабелей под нагрузкой
- Цифровой кодированный сигнал передатчика гарантирует точную идентификацию
- Передатчик с ЖК индикатором для отображения уровня сигнала, кода и внешнего напряжения
- Приёмник с ЖК индикатором для отображения уровня сигнала, кода и уровня обнаруженного напряжения
- Автоматическая или ручная настройка чувствительности приёмника
- Отключаемый звуковой сигнал идентификации
- Автоотключение питания
- В приёмнике вмонтирован фонарик для удобства эксплуатации в условиях слабого освещения
- Имеется возможность применения дополнительного передатчика для более точного поиска
- Категория защиты CAT III 300 В (EN 61010-1)
Технические характеристики
| Функция | Передатчик | Приёмник | |
|---|---|---|---|
| Диапазон рабочего напряжения | до 400 В (AC/DC) | 12 В/ 50 В/ 120 В/ 230 В/ 400 В | |
| Частотный диапазон | 0...60 Гц | ||
| Выдаваемый сигнал | модулированный (125 кГц ) | - | |
| Глубина определения места прокладки кабеля (в стене/под землёй) | - | 0...2,5 м | |
| Глубина определения напряжения | - | 0...0,4 м | |
| Рабочая температура | 0°...40°С | ||
| Температура хранения | -20°...60°С | ||
| Отн. влажность (без конденсации) | макс. 80% | ||
| Рабочая высота | до 2000 м | ||
| Габаритные размеры | 128х68х30 мм | 190х60х37 мм | |
| Масса | 185 г | 229 г | |
| Габаритные размеры в упаковочной таре 110х290х400, вес 2 кг | |||
Стандартная комплектация
- Приёмник - 1 шт.
- Передатчик - 1 шт.
- Тестовые щупы (красный и чёрный) - 1 шт.
- Зажимы "крокодил" (красный и чёрный) - 1 шт.
- Тестовые провода (красный и чёрный) - 1 шт.
- Батареи 9 В типа "Крона" - 2 шт.
- Кейс для переноски - 1 шт.
